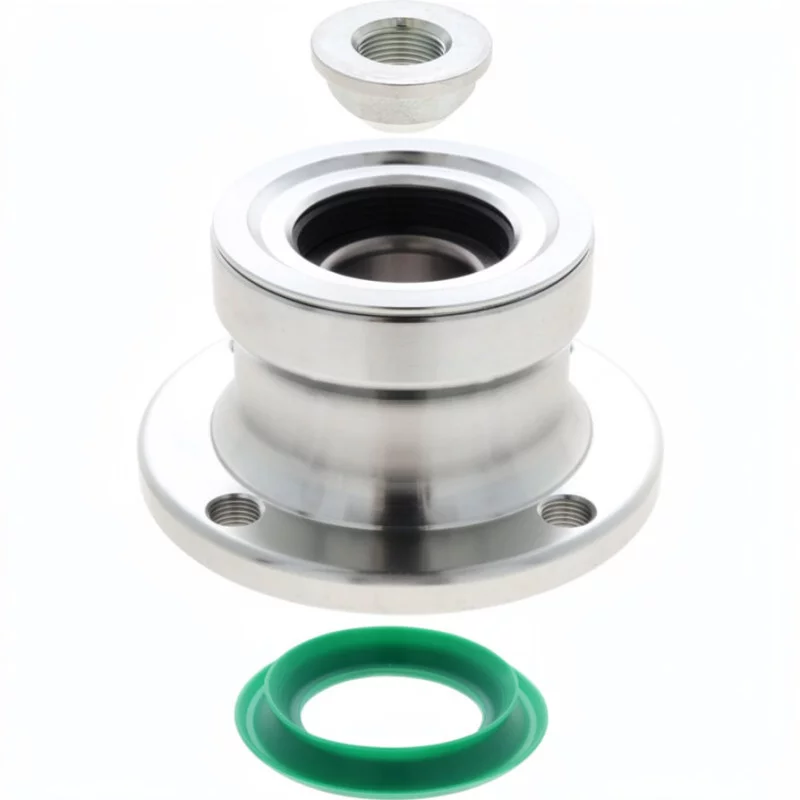

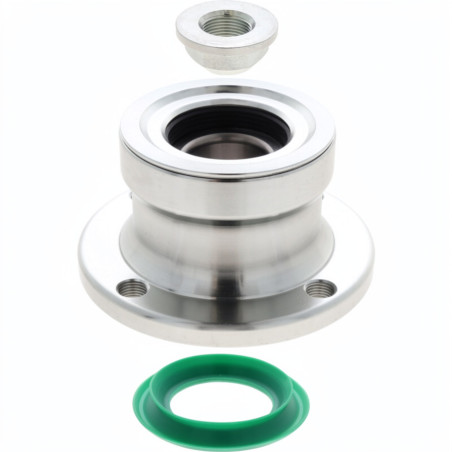

CUSCINETTO PER VÄDERSTAD CARRIER, CULTUS, SPIRIT E TOPDOWN – COD. CAM199366

Cuscinetto di ricambio per macchine agricole Väderstad

Il cuscinetto CAM199366 è un pezzo di ricambio destinato a diverse attrezzature agricole Väderstad, in particolare alle linee Carrier, Carrier Drill, Cultus, Seed Hawk, Spirit e TopDown. È progettato per garantire il sostegno e la guida di un elemento meccanico rotante in condizioni di lavoro agricolo particolarmente impegnative.

Con un diametro esterno di 117 mm, una altezza totale di 62 mm e un fissaggio a 4 punti su un diametro interasse di 98 mm, questo cuscinetto è destinato a sostituire un componente usurato o danneggiato che presenti le stesse caratteristiche.

Il codice CAM199366 può essere utilizzato, in particolare, in abbinamento ai codici di riferimento 2085062, 152271, 470974, 481460 e 440488, previa verifica del montaggio e del numero di serie della macchina.

Caratteristiche tecniche del cuscinetto CAM199366

Dimensioni principali

Il cuscinetto presenta le seguenti caratteristiche:

• Riferimento: CAM199366
• Diametro esterno: 117 mm
• Diametro / filettatura indicata: Ø 20 / 45 mm
• Altezza h1: 10 mm
• Altezza totale H: 62 mm
• Fissaggio: 4 punti
• Diametro interasse: 98 mm
• Raccordo ruota: M12 x 1,25
• Applicazione: macchine agricole Väderstad
• Riferimenti di confronto: 2085062, 152271, 470974, 481460, 440488

Prima del montaggio, si raccomanda di confrontare le dimensioni del nuovo cuscinetto con quelle del pezzo smontato. Occorre inoltre tenere conto del numero di serie della macchina, poiché all’interno della stessa gamma Väderstad possono coesistere diverse generazioni di montaggi.

A cosa serve un cuscinetto su una macchina Väderstad ?

Garantire il movimento di guida e la rotazione degli elementi meccanici

Il cuscinetto è un componente meccanico utilizzato per sostenere e guidare un asse o un elemento rotante. Sulle macchine per la lavorazione del terreno e sulle seminatrici, questi componenti operano in un ambiente particolarmente gravoso.

Sono regolarmente esposte a:

• la polvere ;
• la terra ;
• l'umidità ;
• le vibrazioni ;
• gli urti ;
• le forze laterali ;
• gli oneri ingenti ;
• i lunghi periodi di funzionamento.

Un cuscinetto in buone condizioni contribuisce a mantenere una rotazione regolare e a limitare i giochi meccanici. Quando inizia a usurarsi, le sollecitazioni possono trasferirsi progressivamente sui componenti situati intorno al gruppo.

Compatibilità con le macchine Väderstad Carrier

Applicazioni sui modelli CR

Il cuscinetto CAM199366 è particolarmente indicato per le macchine Väderstad Carrier da CR 300 a CR 1225, prestando particolare attenzione al numero di serie.

Le applicazioni indicate comprendono:

Väderstad Carrier da CR 300 a CR 1225, per le versioni corrispondenti ai numeri di serie specificati per questa configurazione.

Väderstad Carrier CR 425, fino al numero di serie 2104.

Le informazioni disponibili menzionano inoltre un’applicazione relativa alle macchine con i numeri Da 2500 a 7399. Considerata la presenza di diverse varianti di montaggio sui modelli Väderstad Carrier, si raccomanda vivamente di controllare contemporaneamente il modello esatto, numero di serie e dimensioni del cuscinetto.

Compatibilità con le diverse gamme Väderstad

Väderstad Carrier

Il CAM199366 è destinato a diverse configurazioni della gamma Väderstad Carrier.

Le Carrier sono macchine ampiamente utilizzate per la dissodatura, la preparazione del terreno e la gestione dei residui colturali. I componenti meccanici di queste macchine sono sottoposti a sollecitazioni ripetute, in particolare durante il lavoro ad alta velocità.

Seminatrice Väderstad Carrier

Il cuscinetto è indicato anche per alcune applicazioni su Seminatrice Väderstad Carrier.

Questa gamma combina diverse funzioni relative alla preparazione e alla messa a dimora delle colture. Per individuare correttamente il livello necessario, si consiglia di verificare il codice del componente smontato.

Väderstad Cultus

Il codice CAM199366 è indicato anche per l'impiego su coltivatori Väderstad Cultus.

Queste macchine vengono utilizzate per la lavorazione del terreno e la sarchiatura. I cuscinetti presenti sui vari componenti meccanici possono essere sottoposti a sollecitazioni elevate durante il lavoro su terreni pesanti o con carichi elevati.

Väderstad Seed Hawk

Il cuscinetto CAM199366 può essere utilizzato anche in alcune applicazioni sulle macchine Väderstad Seed Hawk.

Per questa gamma, si consiglia di verificare con precisione la posizione del cuscinetto sulla macchina e il relativo codice prima di effettuare l'ordine.

Väderstad Spirit

Alcune configurazioni delle seminatrici Väderstad Spirit sono anch'esse interessate da tale riferimento.

Le seminatrici Spirit sono dotate di numerosi componenti mobili il cui corretto funzionamento dipende dallo stato dei cuscinetti, dei mozzi e dei supporti. Un'usura eccessiva può causare gioco e compromettere il funzionamento del componente interessato.

Väderstad TopDown

Il CAM199366 è infine indicato per diverse applicazioni sugli attrezzi per la lavorazione del terreno Väderstad TopDown.

Queste macchine combinate operano generalmente in condizioni difficili. Un controllo regolare dei componenti meccanici consente di limitare i rischi di fermo macchina durante i periodi di lavoro.

Principali macchine compatibili

Linee Väderstad interessate

Il cuscinetto CAM199366 è indicato per le seguenti famiglie di macchine:

• Väderstad Carrier
• Seminatrice Väderstad Carrier
• Väderstad Cultus
• Väderstad Seed Hawk
• Väderstad Spirit
• Väderstad TopDown

Per le macchine Carrier, le applicazioni segnalate indicano in particolare i modelli Da CR 300 a CR 1225 nonché il CR 425, con limiti relativi ai numeri di serie a seconda della configurazione.

Particolare attenzione al numero di serie

Possono esistere diverse generazioni di cuscinetti

Nelle macchine agricole, nel corso della produzione può essere apportata una modifica alla configurazione senza che ciò comporti un cambiamento sostanziale della denominazione commerciale della macchina.

Per questo motivo, due modelli Väderstad Carrier con lo stesso nome potrebbero essere dotati di cuscinetti diversi a seconda dell'anno di produzione o del numero di serie.

Per il CAM199366, le informazioni disponibili relative all'uso indicano in particolare che:

• Carrier CR 300 - CR 1225 ;
• Carrier CR 425 fino al numero di serie 2104 ;
• una nota di montaggio relativa ai numeri di macchina da 2500 a 7399.

Prima di effettuare qualsiasi ordine, il metodo più affidabile consiste quindi nel confrontare il codice del pezzo smontato, le dimensioni e il numero di serie della macchina.

Differenza rispetto ad altri cuscinetti Väderstad con diametro di 117 mm

Non basarsi esclusivamente sul diametro esterno

Diversi supporti destinati alle macchine Väderstad possono presentare un diametro esterno identico di 117 mm pur presentando caratteristiche di montaggio diverse.

Il CAM199366 presenta in particolare:

• un diametro esterno di 117 mm ;
• un'altezza totale di 62 mm ;
• un'altezza h1 di 10 mm ;
• un fissaggio a 4 fori su un diametro di 98 mm ;
• un raccordo M12 x 1,25 ;
• un'indicazione del diametro di 20 / 45 mm.

È quindi importante non basarsi esclusivamente sul diametro esterno per effettuare l'ordine. Anche l'altezza, il diametro dell'asse, l'interasse e la configurazione generale devono corrispondere.

Come si riconosce un cuscinetto usurato ?

I principali sintomi da tenere sotto controllo

Un cuscinetto può usurarsi progressivamente nel corso delle campagne. Diversi segnali possono indicare che è necessario sostituirlo:

• eccessivo gioco meccanico ;
• movimento laterale anomalo ;
• rumore durante la rotazione ;
• rotazione irregolare ;
• punto duro ;
• vibrazioni insolite ;
• Riscaldamento ;
• deterioramento dei dispositivi di fissaggio ;
• usura dei componenti situati intorno al cuscinetto.

Quando si avverte un gioco, è preferibile controllare rapidamente l'intero sistema per evitare che l'usura danneggi gli altri componenti.

Consigli per la sostituzione del cuscinetto

Controllare l'intero montaggio

Durante lo smontaggio del vecchio cuscinetto, approfittate dell'intervento per ispezionare i componenti correlati.

In particolare, si raccomanda di verificare:

• lo stato dell'asse ;
• le superfici di appoggio ;
• i fissaggi ;
• le filettature ;
• i bulloni ;
• l'assenza di deformazioni ;
• l'interazione tra i componenti adiacenti.

Le superfici di montaggio devono essere pulite accuratamente prima dell'installazione del nuovo cuscinetto.

Un serraggio regolare dei dispositivi di fissaggio consente inoltre di garantire il corretto posizionamento del pezzo ed evitare sollecitazioni anomale.

Dati di riferimento per il confronto del cuscinetto CAM199366

Identificazione del pezzo

Per facilitare la ricerca e l'identificazione, il cuscinetto CAM199366 è associato ai seguenti codici di riferimento:

2085062, 152271, 470974, 481460, 440488

Questi numeri possono servire a identificare un'applicazione, ma si consiglia comunque di verificare le caratteristiche fisiche del pezzo prima di effettuare l'ordine, in particolare quando la macchina ha subito diverse modifiche di montaggio.

Ordina il tuo cuscinetto Väderstad CAM199366 su Camagris

Il cuscinetto CAM199366 è destinato a diverse macchine Väderstad utilizzate per la semina e la lavorazione del terreno. Con il suo diametro esterno di 117 mm, la sua altezza di 62 mm e il suo fissaggio 4 x 98 mm, rappresenta un'alternativa per le applicazioni compatibili.
