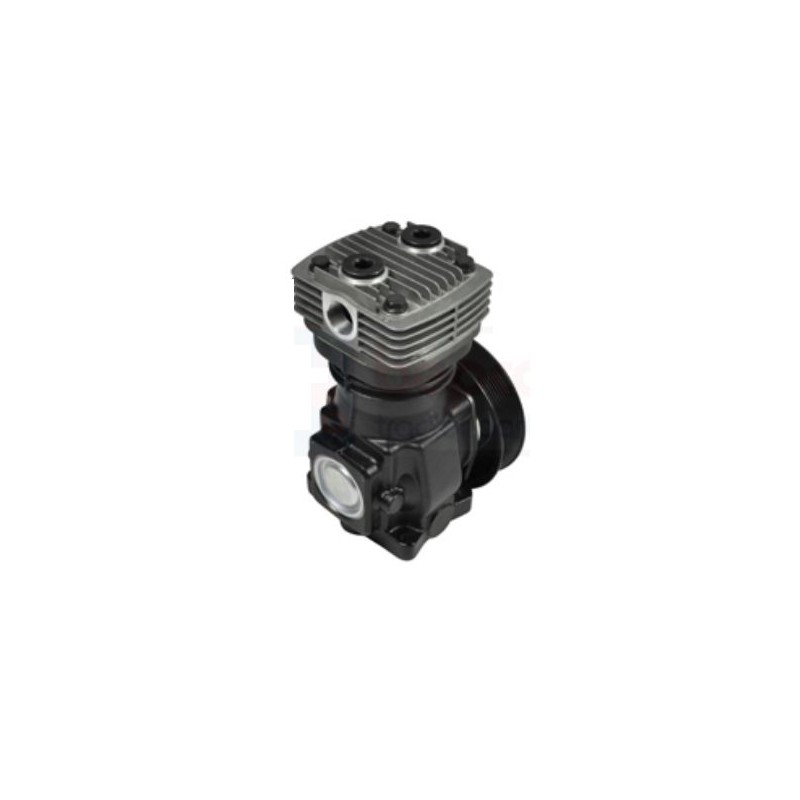

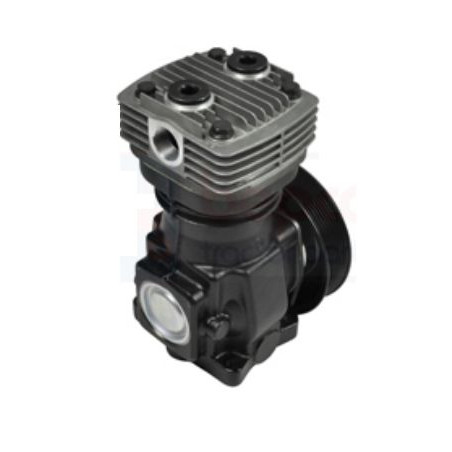

COMPRESSORE PNEUMATICO PER FRENI PER JOHN DEERE AL78940

Il compressore pneumatico dei freni AL78940 è destinato alle applicazioni John Deere, in particolare sui trattori delle serie 6000, 7000 e 7010. Questo codice corrisponde a un compressore monocilindrico utilizzato per l'alimentazione del circuito frenante pneumatico. Per la sostituzione, l’identificazione avviene sia tramite il codice di riferimento sia tramite le caratteristiche di collegamento e le dimensioni operative indicate.

Un compressore progettato per il sistema frenante pneumatico

Questo modello è un compressore per freni pneumatici. La sua funzione generale è quella di fornire l’aria necessaria al circuito frenante pneumatico. Su un trattore o su un’altra macchina compatibile, interviene quindi nell’alimentazione d’aria del sistema, e non in un circuito di climatizzazione.

La documentazione lo indica anche per alcune applicazioni DAF, Deutz, Faun, Goldhofer e IVECO. Per quanto riguarda John Deere, le destinazioni d’uso dettagliate riguardano i modelli elencati con questo codice.

Caratteristiche tecniche utili per il controllo

Diversi dati consentono di verificare che si stia sostituendo effettivamente la versione corretta:

• Pressione di esercizio: 10 bar
• Cilindrata: 159 cm³
• Tipo: monocilindrico
• Diametro del pistone: 75 mm
• Corsa del pistone: 36 mm
• Raffreddamento: Luft, ovvero ad aria
• Velocità di funzionamento: 3000 (1/min)

Questi elementi sono particolarmente utili quando su una stessa famiglia di trattori sono presenti diversi compressori simili. Il tipo di raffreddamento, la cilindrata e la configurazione monocilindrica aiutano a escludere una mancata corrispondenza.

Raccordi e riferimenti di confronto

La verifica delle filettature è spesso determinante prima dell’ordine. Questo modello presenta i seguenti attacchi: M26 x 1,5 per la filettatura di attacco 0, M26 x 1,5 per la filettatura di collegamento 2, M10 x 1 per la filettatura di collegamento 8.1 e M22 x 1,5 per la filettatura di collegamento 8.2.. La filettatura dell’albero motore è M18 x 1,5.

Per l’identificazione, è inoltre possibile confrontare i seguenti codici: AL78940, RE207012, AL68237, 12188179, AL78940 411 141 000 R, 4111410000, 411141000R e 4111410007. Questi codici aiutano a trovare un ricambio compatibile con il componente montato.

Scegliete il codice corretto in base al vostro trattore

Prima di confermare l’ordine, confrontate il codice riportato sul compressore installato e verificate la denominazione esatta del trattore. Su questa famiglia di applicazioni John Deere, alcune varianti sono specificate con un’indicazione geografica come Europa o USA. Questa distinzione deve essere mantenuta nella scelta del ricambio.

Se avete bisogno di un ricambio per un trattore John Deere delle serie indicate, è buona norma verificare l’esatta corrispondenza tra modello, codice e filettature di collegamento. Ciò consente di escludere una versione simile che non presenti gli stessi collegamenti o la stessa configurazione del compressore.

In caso di dubbio, annotate le marcature del ricambio smontato e confrontatele punto per punto con questo codice prima della sostituzione.

Compatibilità per marca e serie

John Deere · Serie 6000

• 6100
• 6100SE
• 6200 (Europa)
• 6200SE
• 6300 (Europa)
• 6300SE
• 6400 (Europa)
• 6400SE
• 6506
• 6600
• 6800
• 6900

John Deere · Serie 7000

• 7600
• 7700
• 7800

John Deere · Serie 7010

• 7610
• 7710
• 7810 (USA)
• Codici originali
• AL78940+RE207012

Deutz / John Deere

• Tipo
• Monocilindrico
• Ø pistone (mm)
• 75
• Corsa del pistone (mm)
• 36
• Liquido di raffreddamento
• Aria
• Ulteriori informazioni

Deutz / John Deere · Velocità di funzionamento

• 3000 (giri/min)
• Filettatura di collegamento 0: M26 x 1,5
• Filettatura di collegamento 2: M26 x 1,5
• Filettatura di collegamento 8.1: M10 x 1
• Filettatura di collegamento 8.2: M22 x 1,5
• AL68237
• AL78940 411 141 000 R
• 4111410000
• 411141000R
• 4111410007
• AL78940

FAQ — Domande frequenti

A cosa serve questo compressore AL78940 su un trattore?

Questo compressore alimenta il circuito frenante pneumatico. Serve a produrre l’aria necessaria al funzionamento dell’impianto frenante pneumatico e non per l’aria condizionata. Su questo modello, la pressione di esercizio dichiarata è di 10 bar, con una struttura monocilindrica.

Come riconoscere il compressore corretto prima della sostituzione?

Il modo più sicuro è quello di confrontare il codice presente sul componente smontato con i codici AL78940, RE207012, AL68237, 12188179, 4111410000, 411141000R o 4111410007. Controllare anche i raccordi M26 x 1,5, M10 x 1 e M22 x 1,5, nonché la filettatura dell’albero motore M18 x 1.5.

Questo compressore è adatto ai modelli John Deere 6100, 6200SE, 7700 e 7810 (USA)?

Sì, questi modelli rientrano tra le applicazioni John Deere indicate per questo codice. È tuttavia necessario rispettare esattamente le varianti menzionate, in particolare quando un modello è specificato con un suffisso geografico come Europa o USA, e quindi confrontare il codice montato sul proprio trattore.

Cosa significa "raffreddamento Luft" in questo codice?

L’indicazione «Luft» corrisponde al raffreddamento ad aria. È un elemento utile per distinguere questa versione da altri compressori che potrebbero utilizzare un diverso sistema di raffreddamento. Durante il controllo, verificare contemporaneamente la cilindrata di 159 cm³ e il pistone da 75 mm con corsa di 36 mm.

I codici dei ricambi originali e le marche sono riportati esclusivamente a scopo di confronto. Ciò non implica che si tratti di ricambi originali
