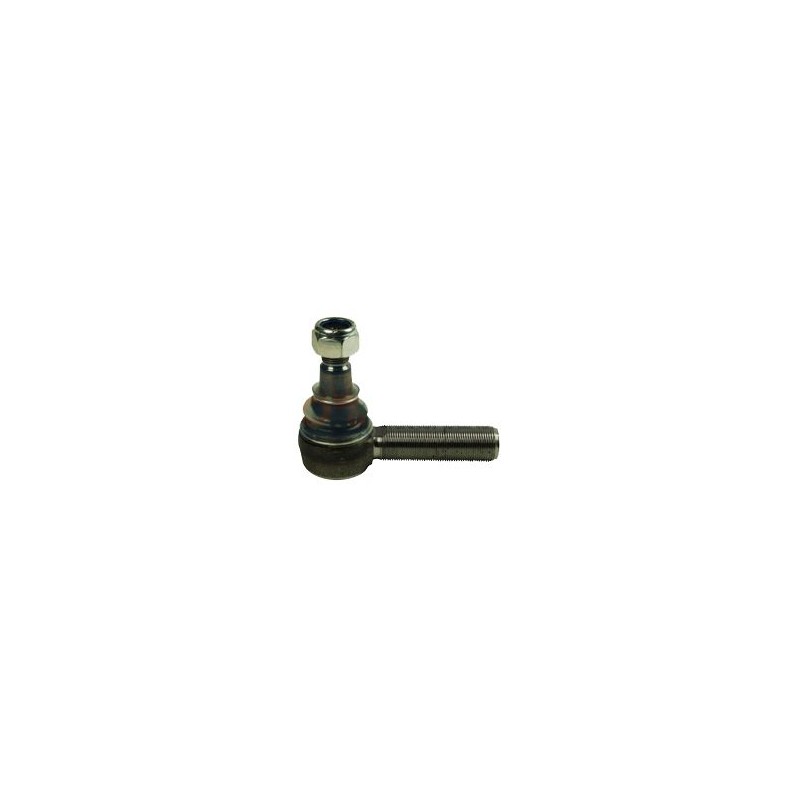

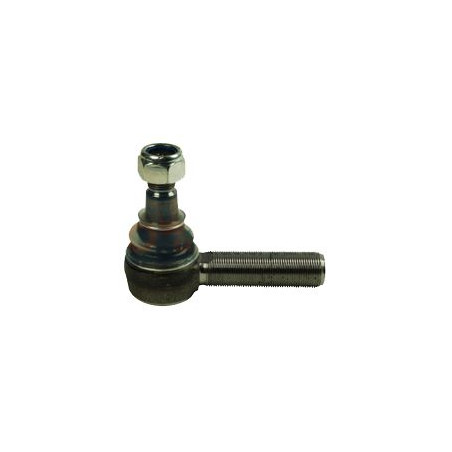

SNODO PER DAVID BROWN K260254 CONO 19,9/22,3

Il giunto sferico K260254 è un giunto adattabile destinato ad alcuni trattori David Brown delle serie 90 e 94. La scelta si basa principalmente sulle sue dimensioni e filettature: base del cono 19,9, sommità del cono 22,3, stelo M24 con passo di 150, filettatura sul lato del cono M16 e filettatura a destra. Questi dati sono fondamentali per sostituire il componente corretto sul vostro trattore.

Un giunto sferico da verificare in base alle sue dimensioni

Un giunto sferico garantisce un collegamento meccanico tra due elementi in movimento. Su un trattore, questo tipo di componente viene utilizzato quando è necessario trasmettere una forza o un movimento mantenendo al contempo un articolazione fluida. Per questo codice, l’identificazione non deve avvenire solo in base all’aspetto visivo: le dimensioni del cono e le filettature sono i primi criteri di selezione.

La quota di base del cono pari a 19,9 e la quota della sommità del cono pari a 22,3 consentono di confrontare con precisione la portata conica con il componente installato. L’asta filettata M24, abbinata a un passo di 150, completa questa verifica, con l’aggiunta di una filettatura sul lato conico M16.

Caratteristiche utili del codice K260254

Questo giunto sferico presenta le seguenti caratteristiche:

• base del cono: 19,9
• cima del cono: 22,3
• diametro dello stelo: M24
• passo dello stelo: 150
• senso di filettatura: destro
• filettatura lato cono: M16

Il senso di filettatura a destra è un aspetto importante se si sostituisce un giunto sferico usurato su un assemblaggio esistente. Evita di confondere questo codice con una versione con filettatura inversa, visivamente simile ma non intercambiabile.

Applicazioni David Brown indicate

Questo giunto sferico è indicato per i trattori David Brown appartenenti alle seguenti serie:

• Serie 90: 1690
• Serie 94: 1394, 1494, 1594

Queste denominazioni dei modelli sono utili per orientare la ricerca, ma la verifica finale deve sempre vertere sulle dimensioni del cono e sulle filettature del pezzo da sostituire, soprattutto se il trattore ha già ricevuto parti adattabili o ha subito modifiche nel corso della sua vita.

Scegliere con cura prima della sostituzione

Prima di confermare questo codice, confrontare il giunto sferico smontato con le quote indicate e verificare il senso della filettatura. Su questo tipo di componente, bastano pochi millimetri sul cono o una differenza nella filettatura per impedire il corretto montaggio. Il controllo dell’M24, del passo 150 e della filettatura lato cono M16 è quindi importante quanto l’identificazione del modello di trattore.

Se state cercando un giunto sferico K260254 per David Brown, basatevi sul codice, sulle dimensioni del cono e sulle filettature per confermare la compatibilità prima di effettuare l’ordine.

Compatibilità per marca e serie

Serie 90

• 1690

Serie 94

• 1394
• 1494
• 1594

Base a cono

• 19
• 9

Parte superiore del cono

• 22
• 3

FAQ — Domande frequenti

Come identificare questo snodo K260254 prima di effettuare l’ordine?

L'identificazione avviene innanzitutto in base alle quote e alle filettature. Questo giunto sferico presenta una base del cono da 19,9, una parte superiore del cono da 22,3, uno stelo M24 con passo 150, una filettatura sul lato del cono M16 e una filettatura destrorsa. Confrontate questi elementi con il pezzo smontato.

Per quali trattori David Brown è indicato questo giunto sferico?

Questo giunto sferico è indicato per i trattori David Brown delle serie 90 e 94. I modelli specificatamente indicati sono il 1690 per la serie 90, e i modelli 1394, 1494 e 1594 per la serie 94. Verificate comunque le quote se il vostro trattore è stato già modificato.

Cosa significa la filettatura destrorsa su questo codice articolo?

La filettatura destrorsa indica che lo stelo si avvita nel senso di serraggio usuale. È un dettaglio utile per evitare di sostituire per errore il giunto sferico con uno con filettatura inversa. Controllate quindi il senso della filettatura sul pezzo da sostituire prima di procedere alla sostituzione.

A cosa corrisponde la filettatura sul lato conico M16?

La filettatura sul lato conico M16 corrisponde alla filettatura presente sulla parte conica del giunto sferico. Questa indicazione aiuta a confermare la corrispondenza con il gruppo già montato. Deve essere verificata insieme alle due quote del cono e alla filettatura principale dello stelo.

I numeri dei ricambi originali e i marchi servono esclusivamente a scopo di confronto. Ciò non implica che si tratti di ricambi originali
