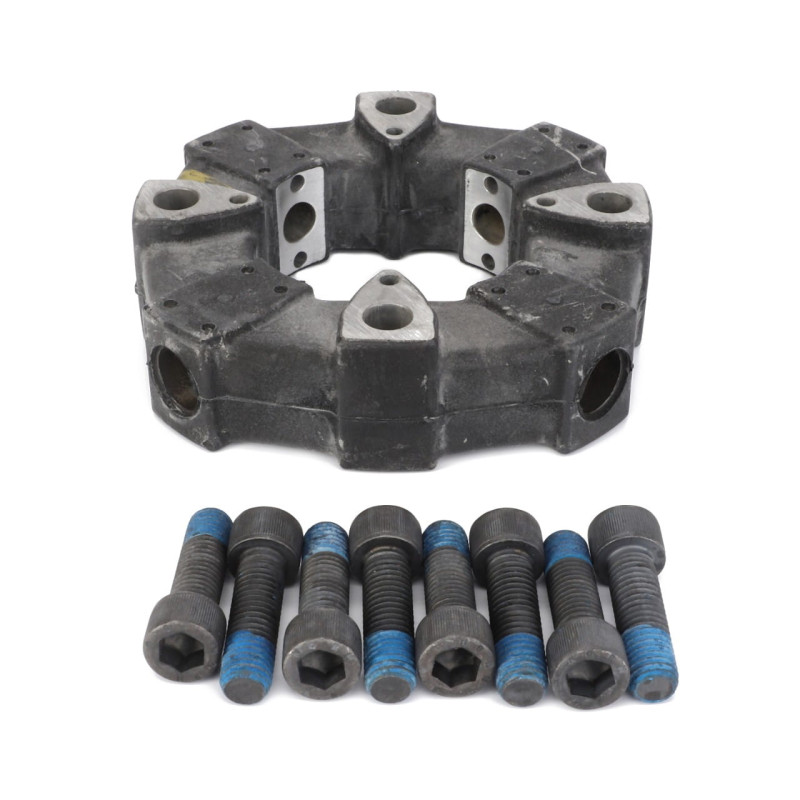

ACCOUPLEMENT ELASTIQUE – FLECTOR

GIUNTO ELASTICO – FLETTORE PER TRATTORE FENDT – RIF. CAM199356

Flettore di trasmissione per trattori Fendt Farmer, Favorit e Vario

L’giunto elastico CAM199356, noto anche come flector, è un componente della trasmissione destinato a numerosi trattori Fendt le gamme Farmer 300, Favorit 500, Fendt 200 e Fendt 300. È adatto in particolare a diverse generazioni di trattori Farmer, ai modelli Favorit da 509 a 515 e a vari altri modelli Fendt Vario.

La funzione di questo giunto è quella di trasmettere il movimento tra due elementi meccanici, garantendo al contempo un collegamento elastico in grado di assorbire parte delle vibrazioni e delle variazioni di carico. Questa funzione contribuisce a limitare le sollecitazioni meccaniche trasmesse direttamente tra i diversi componenti della catena cinematica.

Il riferimento CAM199356 è destinata alla sostituzione di un flector usurato, incrinato o deformato, al fine di ripristinare un accoppiamento in buone condizioni sul trattore.

Qual è la funzione di un giunto elastico su un trattore ?

Un collegamento flessibile tra gli organi di trasmissione

A differenza di un giunto completamente rigido, un flector è dotato di una parte elastica che conferisce una certa flessibilità alla trasmissione del movimento.

Durante il funzionamento del trattore, la catena cinematica è costantemente soggetta a variazioni di regime e di carico. Il flector interviene per trasmettere la coppia, assorbendo al contempo una parte delle sollecitazioni generate dal funzionamento meccanico.

In particolare, contribuisce a:

• trasmettere il movimento di rotazione ;
• assorbire una parte delle vibrazioni ;
• attenuare alcuni scossoni della trasmissione ;
• limitare la trasmissione diretta delle sollecitazioni ;
• prevedere lievi movimenti tra gli elementi assemblati ;
• proteggere i componenti meccanici situati intorno al giunto.

È quindi importante che sia in buone condizioni per garantire il corretto funzionamento dell'intero sistema meccanico in questione.

Un flector adatto a numerose generazioni di trattori Fendt

Ampia copertura delle gamme Farmer, Favorit e Vario

Il giunto elastico CAM199356 offre una compatibilità particolarmente ampia con i trattori Fendt.

In particolare, può essere montato su diverse versioni dei seguenti modelli:

Fendt Farmer 304, 307, 308, 309, 310, 311 e 312, comprese alcune versioni C, Ci e LSA.

È adatto anche a Fendt Preferiti 509, 510, 511, 512, 514 e 515, comprese diverse versioni in linguaggio C.

La compatibilità si estende anche alle gamme più recenti Fendt 200 e Fendt 300, a seconda dei modelli di trattori indicati.

Compatibilità con i trattori Fendt Farmer 300

Serie Farmer 300

Il giunto elastico CAM199356 è compatibile con i seguenti modelli e tipi:

• Fendt Farmer 304 – Tipo 158
• Fendt Farmer 307 – Tipo 117
• Fendt Farmer 307 – Tipo 307
• Fendt Farmer 308 – Tipo 118
• Fendt Farmer 308 – Tipo 178
• Fendt Farmer 308 – Tipo 308
• Fendt Farmer 309 – Tipo 119
• Fendt Farmer 309 – Tipo 186
• Fendt Farmer 309 – Tipo 309
• Fendt Farmer 310 – Tipo 310
• Fendt Farmer 311 – Tipo 311
• Fendt Farmer 312 – Tipo 199
• Fendt Farmer 312 – Tipo 312

A seconda delle annate e delle composizioni, questa famiglia comprende in particolare le denominazioni Farmer 304 LSA, Farmer 307 C, Farmer 307 Ci, Farmer 308 C, Farmer 308 Ci, Farmer 308 LSA, Farmer 309 C, Farmer 309 Ci, Farmer 309 LSA e Farmer 312 LSA.

Le diverse denominazioni evidenziano l'importanza di verificare il modello e il tipo di costruttore del trattore prima di ordinare il ricambio.

Compatibilità con i trattori Fendt Favorit 500

Serie Favorit 500

Il flector CAM199356 è compatibile anche con i seguenti modelli:

• Fendt Favorit 509 – Tipo 509
• Fendt Favorit 510 – Tipo 510
• Fendt Favorit 511 – Tipo 511
• Fendt Favorit 512 – Tipo 512
• Fendt Favorit 514 – Tipo 514
• Fendt Favorit 515 – Tipo 515

La compatibilità riguarda anche, a seconda della configurazione, le seguenti varianti:

Favorit 509 C, Favorit 510 C, Favorit 511 C, Favorit 512 C, Favorit 514 C e Favorit 515 C.

Questi trattori sono ancora molto diffusi nelle aziende agricole e necessitano di ricambi per la trasmissione adeguati per garantirne la manutenzione e prolungarne la durata di utilizzo.

Compatibilità con i trattori Fendt serie 200

Fendt Da 207 a 211 e versioni specializzate

Il giunto elastico CAM199356 è indicato anche per diversi modelli della serie Fendt 200.

Le compatibilità includono:

• Fendt 207 – Tipo 330
• Fendt 207 V/F – Tipo 260
• Fendt 208 – Tipo 331
• Fendt 208 V/F – Tipo 261
• Fendt 209 – Tipo 332
• Fendt 209 P – Tipo 272
• Fendt 209 V/F – Tipo 262
• Fendt 210 – Tipo 333
• Fendt 210 P – Tipo 273
• Fendt 210 V/F – Tipo 263
• Fendt 211 – Tipo 334
• Fendt 211 P – Tipo 274
• Fendt 211 V/F – Tipo 264

Questa compatibilità con le versioni P, V e F consente di coprire diverse configurazioni di trattori standard e specializzati.

Compatibilità con i trattori Fendt serie 300

Fendt 310, 311, 312 e 313

Il flector CAM199356 è compatibile anche con i seguenti modelli:

• Fendt 310 – Tipo 347
• Fendt 311 – Tipo 348
• Fendt 312 – Tipo 349
• Fendt 313 – Tipo 350

La compatibilità indicata comprende anche il Fendt 309 Vario, a seconda della versione e della configurazione del trattore.

Per i modelli Vario, si raccomanda in particolare di verificare il tipo esatto della macchina o il codice del flector smontato prima di effettuare l'ordine.

Principali compatibilità del flector CAM199356

Un componente compatibile con diverse famiglie di trattori Fendt

In sintesi, questo accoppiamento elastico è destinato a diverse generazioni di trattori:

Fendt Agricoltore: 304, 307, 308, 309, 310, 311 e 312.

Fendt Preferiti: 509, 510, 511, 512, 514 e 515.

Fendt serie 200: 207, 208, 209, 210 e 211, comprese le diverse versioni specializzate P, V e F.

Fendt serie 300: 309 Vario, 310, 311, 312 e 313 a seconda del modello e della configurazione.

Grazie a questa ampia compatibilità, il CAM199356 è un deflettore adatto a diverse generazioni iconiche di trattori Fendt.

Come si riconosce un giunto elastico usurato ?

I segnali che indicano la necessità di un controllo

Con il passare del tempo e delle ore di funzionamento, la parte elastica del flettore può deteriorarsi a causa delle sollecitazioni meccaniche, delle vibrazioni e delle variazioni di carico.

Diversi sintomi possono indicare un'usura:

• crepe visibili sul materiale elastico ;
• deformazione del giunto ;
• crepe significative ;
• deterioramento intorno ai punti di fissaggio ;
• gioco anomalo ;
• vibrazioni insolite ;
• rumori di schiocco in caso di variazioni di carico ;
• nuovi rumori meccanici ;
• funzionamento meno regolare della trasmissione.

Un'ispezione visiva periodica consente di individuare eventuali segni di deterioramento prima che il giunto si guasti completamente.

Perché sostituire un deflettore danneggiato ?

Evitare di trasferire sollecitazioni aggiuntive agli altri componenti

Quando un giunto elastico è molto usurato, non è più in grado di svolgere correttamente la sua funzione di smorzamento.

Le vibrazioni e le variazioni di carico possono quindi essere trasmesse in modo più diretto ai componenti meccanici situati intorno al giunto. A seconda del montaggio, questa situazione può accelerare l'usura di altre parti e generare rumori o vibrazioni aggiuntive.

La sostituzione del flector consente di ripristinare il collegamento meccanico ed evitare di continuare a lavorare con un componente che presenta crepe significative o una deformazione eccessiva.

Istruzioni per la sostituzione del deflettore CAM199356

Controllare l'intero montaggio durante l'intervento

Quando si sostituisce il giunto elastico, si raccomanda di approfittare dello smontaggio per ispezionare i vari componenti correlati.

In particolare, è necessario verificare:

• lo stato dei punti di fissaggio ;
• i bulloni e i dadi ;
• le superfici di appoggio ;
• l'allineamento degli elementi ;
• l'eventuale presenza di gioco ;
• lo stato dei componenti adiacenti.

I dispositivi di fissaggio devono essere serrati secondo le indicazioni del costruttore. Un disallineamento o un serraggio non corretto può generare sollecitazioni aggiuntive sul nuovo giunto e ridurne la durata.

Verificate attentamente il tipo del vostro trattore Fendt

Uno stesso modello può corrispondere a diversi tipi di costruttori

L'elenco di compatibilità del CAM199356 comprende diversi esempi di modelli disponibili in diverse varianti.

È il caso, in particolare, di:

• Farmer 307: modelli 117 e 307 ;
• Farmer 308: modelli 118, 178 e 308 ;
• Farmer 309: modelli 119, 186 e 309 ;
• Farmer 312: modelli 199 e 312.

Per evitare errori, si consiglia di verificare il tipo di costruttore, il codice dell'articolo precedente e le caratteristiche del montaggio prima dell'ordine.

Questa verifica è particolarmente consigliata per i trattori che hanno subito diverse evoluzioni tecniche nel corso della loro produzione.

Giunto elastico CAM199356 per la manutenzione del vostro trattore Fendt

Il flector CAM199356 rappresenta un'alternativa per molti trattori Fendt ancora ampiamente utilizzati nelle aziende agricole europee.

La sua compatibilità con le serie Farmer 300, Favorit 500, Fendt 200 e Fendt 300 consente di coprire un'ampia gamma di macchine, dai trattori specializzati ai modelli polivalenti destinati ai lavori nei campi, all'allevamento e al trasporto.

In caso di vibrazioni o rumori anomali, il controllo del flettore e dei vari componenti del giunto può consentire di individuare eventuali segni di usura prima che questi provochino un deterioramento più grave.

Camagris, specialista in componenti di trasmissione per trattori Fendt

Camagris offre una gamma completa di componenti della trasmissione per trattori Fendt, comprendente giunti elastici, flettori, alberi, crociere, cuscinetti, guarnizioni e vari componenti destinati alla manutenzione delle trasmissioni agricole.

Il flector CAM199356 copre numerosi modelli Fendt Farmer, Favorit e Vario, con particolare attenzione ai diversi modelli dei vari produttori per facilitare l'identificazione del ricambio giusto.

Specialista in ricambi per trattori, Camagris spedisce rapidamente i propri prodotti in Francia e in tutta Europa, al fine di soddisfare le esigenze degli agricoltori, delle officine agricole e dei professionisti del settore delle riparazioni.
