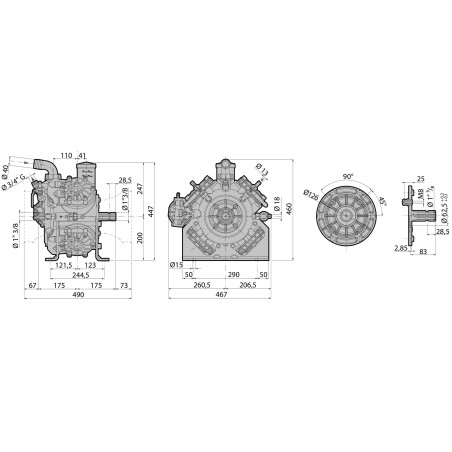

POMPA AD ALTA PRESSIONE A 4 MEMBRANE BHS200 C/C

La pompa a membrana ad alta pressione BHS200 C/C è una pompa a 4 membrane destinata ad applicazioni agricole che richiedono una portata costante sotto pressione. Questo modello presenta caratteristiche identificative precise: attacchi esterni, albero da 1"3/8, foro passante da 1"3/8, portata di 194 l/min, pressione di 50 bar e struttura in ottone. Queste caratteristiche consentono di verificare più facilmente la compatibilità con la pompa già installata.

Una pompa a 4 membrane per circuiti in pressione

In questa famiglia di pompe, le membrane assicurano il movimento del liquido separando al contempo la parte pompata dal sistema di azionamento. Questo principio è comunemente utilizzato su attrezzature agricole che operano con liquidi in pressione. Per questo modello, la combinazione di un’architettura a 4 membrane e di una portata di 194 l/min è indicata per impianti in cui il volume di passaggio e la pressione di esercizio sono criteri di scelta importanti.

Il valore di 50 bar colloca chiaramente questa pompa tra i modelli progettati per l’uso in pressione. Se si sostituisce una pompa usurata o danneggiata, è utile confrontare questo valore con le esigenze del circuito esistente per mantenere la compatibilità con l’attrezzatura originale.

Caratteristiche da tenere presenti per l’identificazione

• Tipo: pompa ad alta pressione a 4 membrane
• Denominazione: BHS200 C/C
• Attacchi: esterni
• Albero: 1"3/8
• Foro passante: 1"3/8
• Portata: 194 l/min
• Pressione: 50 bar
• Materiale: ottone
• Codice articolo: CPCR52114

La realizzazione in ottone costituisce in questo caso un riferimento aggiuntivo per individuare la pompa corretta in un impianto esistente. Allo stesso modo, la presenza di fori esterni influisce direttamente sul posizionamento sulla macchina e sul collegamento al circuito.

Aspetti da considerare prima di scegliere questo codice

La prima verifica riguarda l’azionamento.L’albero da 1"3/8 e il foro passante da 1"3/8 devono avere la stessa interfaccia della pompa smontata. Si tratta di un punto essenziale per evitare errori di montaggio.

Successivamente, confrontare la configurazione generale della pompa con la propria attrezzatura: posizione degli orifizi, numero di membrane, portata richiesta e pressione necessaria. Su questo tipo di componente, questi riferimenti sono spesso più determinanti di una semplice somiglianza visiva.

Se la vostra vecchia pompa reca già la dicitura BHS200 C/C, questa designazione fornisce un ulteriore indizio diretto. Al contrario, quando non viene fornita alcuna indicazione di compatibilità con la macchina, è preferibile verificare il codice di riferimento sulla base della targhetta della pompa installata e delle quote di accoppiamento.

Sostituzione e controllo del montaggio

Una pompa di questo tipo va sostituita in via prioritaria quando il gruppo montato presenta segni di usura o quando è necessario ripristinare le caratteristiche di portata e pressione previste dall’impianto. Prima di effettuare l’ordine, verificare che la portata di 194 l/min e la pressione di 50 bar corrispondano effettivamente alle vostre esigenze effettive e che la disposizione degli attacchi esterni sia compatibile con il vostro circuito.

Per identificare il ricambio corretto, confrontate la vostra pompa esistente con la denominazione BHS200 C/C, il codice articolo CPCR52114 e le quote di accoppiamento sopra indicate.

FAQ — Domande frequenti

Come riconoscere la pompa a membrana BHS200 C/C?

Questa pompa si riconosce dalla configurazione a 4 membrane, dagli attacchi esterni, dall’albero da 1"3/8 con foro passante da 1"3/8, nonché dai valori dichiarati di 194 l/min e 50 bar. Anche la sigla BHS200 C/C e il materiale in ottone sono elementi utili per identificarla.

A cosa serve una pompa a membrana ad alta pressione di questo tipo?

Una pompa a membrana ad alta pressione serve a far circolare un liquido in un circuito che richiede sia portata che pressione. Nelle macchine agricole, questa famiglia di pompe è ricercata per impianti di trasferimento o di applicazione di liquidi, a seconda del montaggio previsto dal costruttore.

Cosa occorre verificare prima di sostituire una pompa esistente con questo modello?

Occorre innanzitutto confrontare l’interfaccia di azionamento e la disposizione della pompa. Verificare la denominazione BHS200 C/C, l’albero da 1"3/8, il foro passante da 1"3/8, gli orifizi esterni e, infine, le esigenze del circuito in termini di portata e pressione. Questi punti consentono di evitare discrepanze tra la pompa smontata e quella ordinata.

Cosa significa la presenza di un albero da 1"3/8 con foro passante da 1"3/8?

Questa indicazione descrive l’interfaccia di trasmissione da integrare nel vostro impianto. L’albero da 1"3/8 e il foro passante da 1"3/8 devono corrispondere alla trasmissione prevista sulla macchina. Si tratta di un criterio di selezione importante quanto la portata, la pressione e la disposizione degli orifizi.

I codici dei ricambi originali e i marchi sono riportati esclusivamente a scopo di confronto. Ciò non implica che si tratti di ricambi originali
