SUPPORT DE MOYEU DE ROUE AVANT

Supporto mozzo ruota anteriore per trattori Case IH, Fiat, Ford, Massey Ferguson e New Holland

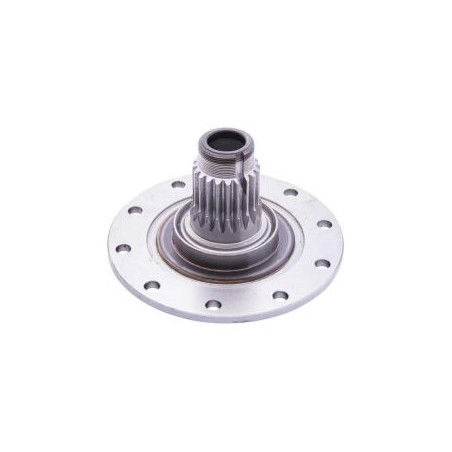

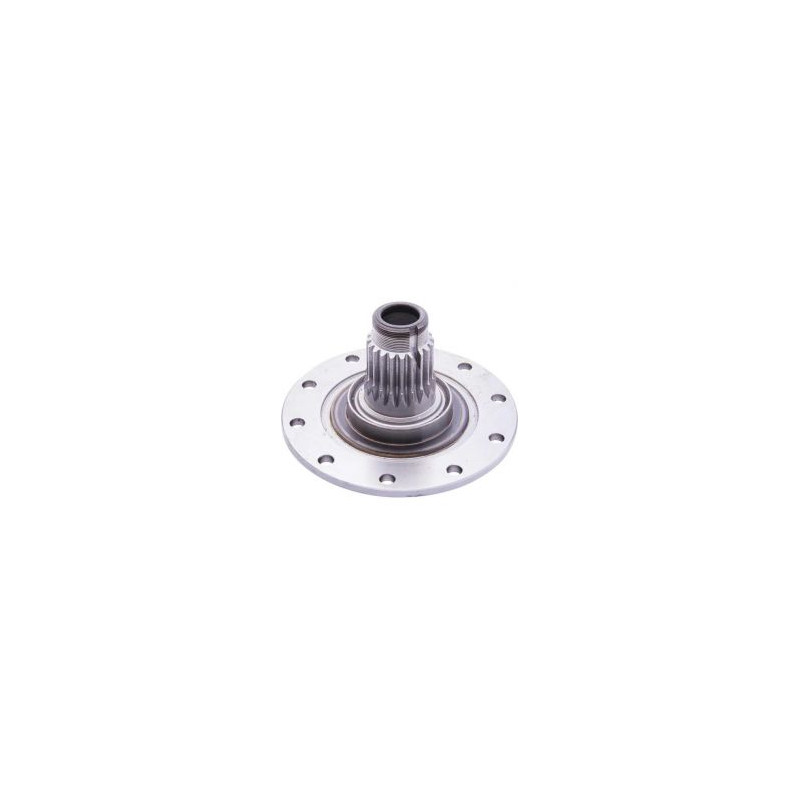

Il supporto mozzo ruota anteriore CAM199086 si monta sull'asse anteriore di numerosi trattori agricoli. Questo componente adattabile garantisce il fissaggio del mozzo, il suo collegamento con l’asse e la corretta guida della ruota anteriore. È identificabile grazie alla versione a 20 denti e a diverse quote utili da confrontare prima dell’ordine o del rimontaggio.

Un componente fondamentale per la tenuta dell’asse anteriore

Montato in corrispondenza del mozzo anteriore, questo supporto contribuisce all’assemblaggio ruota-mozzo e alla trasmissione delle forze legate allo sterzo. Le sue condizioni influenzano la guida della ruota e la stabilità dell’intero gruppo anteriore, sia in campo che su strada. Quando si usura, il trattore può presentare gioco, vibrazioni o un’usura accelerata di componenti adiacenti come i cuscinetti.

Su questo tipo di componente è necessario effettuare un controllo visivo e meccanico se si riscontra un disallineamento, un comportamento irregolare dello sterzo o una deformazione visibile del supporto.

Criteri di selezione per il codice CAM199086

Questo codice si contraddistingue per una struttura rinforzata, un interasse di 55 mm e una dentatura di 20 denti. Le altre quote indicate da verificare sono 200 mm, 45 mm e 12 mm. Questi riferimenti sono utili per confrontare il componente già montato con il codice ricercato ed evitare errori tra varianti simili.

Ai fini dell’identificazione, questo pezzo è associato anche ai codici di confronto 5126631 e 12874. Questi possono fungere da punto di controllo aggiuntivo se si lavora sulla base di una vecchia marcatura o di un codice rilevato sul gruppo smontato.

Applicazioni trattori indicate

Il supporto è indicato per i trattori Case IH, Fiat, Ford, Massey Ferguson e New Holland. Le applicazioni comprendono in particolare le serie Farmall, JX, JXT e VJ di Case IH, diverse serie dalla 46 alla 94 di Fiat, le serie 10, 30, 35 e 40 di Ford, le serie 300, 3300, 3400 e 6700 su Massey Ferguson, nonché la serie TDD di New Holland.

Tra i modelli annunciati figurano, ad esempio, gli Case gli IH Farmall da 55A a 75A, gli Fiat da 55-46 a 82-86 LP a seconda delle varianti, i Ford 3435, 3830 o 4135, gli Massey Ferguson 3425, 3555, 6716 e 8S.205, nonché i modelli New Holland da TD55D a TD70D. L’elenco dettagliato delle applicazioni è riportato nella scheda tecnica allegata.

Quando è opportuno sostituirlo

La sostituzione di questo supporto può essere giustificata in presenza di gioco a livello della ruota anteriore, di un’usura anomala dei cuscinetti, di vibrazioni durante la marcia o di una crepa sul componente. Prima del rimontaggio, è utile controllare anche il mozzo, i cuscinetti e le guarnizioni, quindi applicare le coppie di serraggio previste per il trattore in questione.

Per scegliere il codice corretto, confrontare le quote indicate, la dentatura e l’applicazione esatta del proprio trattore prima della conferma.

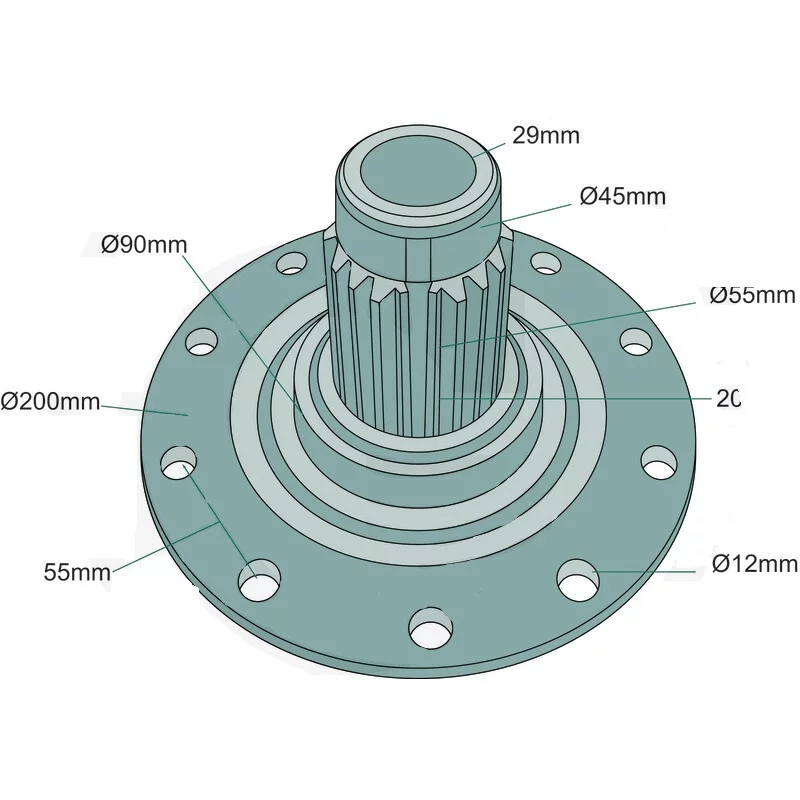

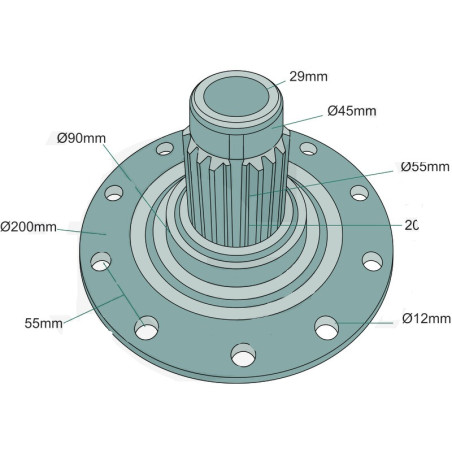

Dimensioni e dati tecnici

• Interasse: 55 mm
• 200 mm
• 45 mm
• 12 mm

Compatibilità per marca e serie

Case · Trattore

• Farmall 55A
• Farmall 65A
• Farmall 75A
• JX55
• JX55T
• JX60
• JX65
• JX70
• JX75T
• VJ60
• VJ70
• VJ80

Fiat · Trattore

• 45-66
• 45-66S
• 50-66
• 50-66S
• 55-46
• 55-56
• 55-76F
• 55-86F
• 55-88
• 55-90
• 60-46
• 60-56
• 60-66
• 60-66F
• 60-66S
• 60-76F
• 60-86F
• 60-88
• 60-90
• 60-93
• 60-94
• 62-86F
• 65-46
• 65-56
• 65-66
• 65-66S
• 65-88
• 65-90
• 65-93
• 65-94
• 70-56
• 70-66
• 70-66F
• 70-66LP
• 70-76F
• 70-76LP
• 70-86V
• 72-86F
• 72-86LP
• 80-66
• 80-66F
• 80-76
• 80-76F
• 82-86F
• 82-86LP

Ford · Trattore

• 3010S
• 3435
• 3830
• 3935
• 4010S
• 4030
• 4135
• 4230
• 4330
• 5010S

Massey Ferguson · Trattore

• 3425
• 3435
• 364
• 374
• 384
• 394
• 6716
• 8S.205

New Holland · Trattore

• TD55D
• TD60D
• TD65D
• TD70D

CASE IH · Serie Farmall

• Farmall 55A
• Farmall 65A
• Farmall 65A Tier 3
• Farmall 75A
• Farmall 75A Tier 3

CASE IH · Serie JX

• JX55
• JX60
• JX65
• JX70

CASE IH · Serie JXT

• 55T
• 75T

CASE IH · Serie VJ

• VJ60
• VJ70
• VJ80

FIAT · Serie 46

• 55-46
• 60-46
• 65-46

FIAT · Serie 56

• 55-56
• 60-56
• 65-56
• 70-56

FIAT · Serie 66

• 45-66
• 50-66
• 55-66
• 56-66 S
• 60-66
• 65-66
• 70-66
• 80-66

FIAT · Serie 76

• 60-76
• 70-76
• 80-76

FIAT · Serie 86

• 60-86
• 62-86
• 72-86
• 82-86

FIAT · Serie 88

• 55-88
• 60-88
• 65-88

FIAT · Serie 90

• 55-90
• 60-90
• 65-90

FIAT · Serie 93

• 60-93
• 65-93

FIAT · Serie 94

• 60-94
• 65-94

FORD · Serie 10

• 3010
• 4010
• 5010

FORD · Serie 30

• 3830
• 4030
• 4230
• 4430

FORD · Serie 35

• 3435
• 3935
• 4135

FORD · Serie 40

• 4340

MASSEY FERGUSON · Serie 300

• 364
• 374
• 384
• 394

MASSEY FERGUSON · Serie 3300

• 3555

MASSEY FERGUSON · Serie 3400

• 3425
• 3435

MASSEY FERGUSON · Serie 6700

• 6716

FAQ — Domande frequenti

A cosa serve un supporto del mozzo della ruota anteriore su un trattore?

Il supporto del mozzo della ruota anteriore sostiene il mozzo e ne garantisce il collegamento con l’asse anteriore. Contribuisce inoltre alla guida della ruota e alla trasmissione delle forze di sterzata. Quando presenta gioco o si deforma, il comportamento dell’asse anteriore può peggiorare.

Come identificare il supporto del mozzo CAM199086 prima di effettuare l’ordine?

L’identificazione avviene innanzitutto confrontando le quote e la dentatura. Questo codice si riconosce per un interasse di 55 mm, una versione a 20 denti e altre dimensioni utili di 200 mm, 45 mm e 12 mm. Possono essere d’aiuto anche i codici di riferimento 5126631 e 12874.

Quali trattori sono compatibili con questo supporto del mozzo anteriore?

Questo ricambio è indicato per diversi trattori Case I IH, Fiat, Ford, Massey Ferguson e New Holland. Tra questi figurano in particolare i modelli Farmall, JX e VJ, gli Fiat delle serie da 46 a 94, i Ford delle serie da 10 a 40, gli Massey Ferguson delle serie da 300 a 6700, nonché i New Holland TDD.

Quando è necessario sostituire un supporto del mozzo della ruota anteriore?

La sostituzione va presa in considerazione in caso di gioco nella ruota anteriore, vibrazioni durante la marcia, usura anomala dei cuscinetti o se il supporto presenta una crepa o una deformazione. Si consiglia di controllare contemporaneamente il mozzo, i cuscinetti e le guarnizioni per garantire un montaggio corretto.

I codici dei ricambi originali e le marche sono riportati esclusivamente a titolo di confronto. Ciò non implica che si tratti di ricambi originali.
