CONTATTORE DI ILLUMINAZIONE CON CHIAVE PER JOHN DEERE AL9890

Contattore di illuminazione con chiave AL9890 per trattori Case, Deutz e John Deere

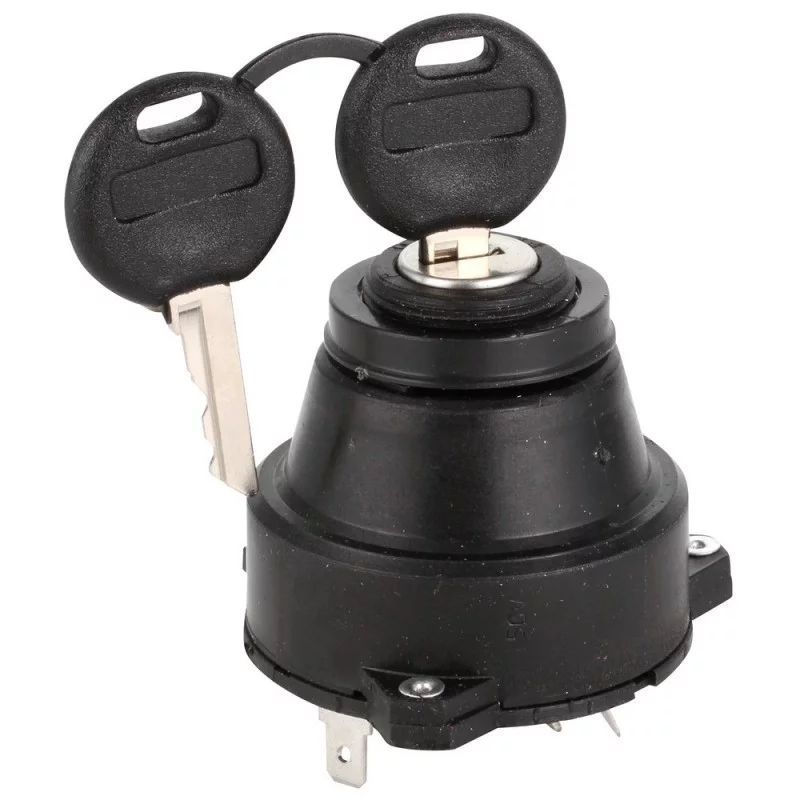

L’interruttore luci AL9890 è un componente di comando destinato al circuito luci dei trattori compatibili con i modelli Case, Deutz e John Deere. Viene fornito con 2 chiavi ed è identificabile anche grazie al foro di montaggio da 26 mm. Questo codice è indicato quando si cerca un contattore a chiave di ricambio con posizioni di illuminazione chiaramente definite.
Codici originali: AL9890 - Z44576 - AL19890 - 3136852R1 - AL35864

Comando delle luci tramite posizioni successive

Questo selettore consente di passare da una posizione all’altra per comandare l’illuminazione del trattore. Le posizioni indicate sono:

• luci di posizione
• neutro
• luci di posizione
• fari anabbaglianti
• fari abbaglianti

In questo tipo di componente, l’usura del cilindro, dei contatti interni o della chiave può causare un funzionamento irregolare delle luci. La sostituzione con un ricambio identico consente di ripristinare una selezione coerente delle posizioni previste sul cruscotto o sulla console in questione.

Indicazioni concrete per identificare il codice corretto

Per scegliere questo modello, confrontare innanzitutto il codice AL9890 con il componente smontato. A questo componente sono associati anche altri codici di riferimento: Z44576, AL19890, 3136852R1 e AL35864. Questi riferimenti sono utili se il vostro vecchio contattore presenta una marcatura diversa o se state lavorando sulla base di un’equivalenza nota in officina.

Il secondo punto fondamentale è il diametro dell’apertura di montaggio. In questo caso, il valore da tenere presente è 26 mm. Questa misura aiuta a evitare un errore frequente tra diversi contattori dall’aspetto simile ma destinati a fori di dimensioni diverse.

Applicazioni agricole documentate

Questo codice è documentato per trattori Case, Deutz e John Deere. Lo si trova in particolare su serie agricole ampiamente diffuse, nonché su alcuni modelli specifici come le versioni V, N, S o Intrac, quando ciò è indicato nella compatibilità dettagliata della scheda.

L’elenco completo dei modelli compatibili deve essere mantenuto tale e quale al momento della verifica, in particolare se il trattore presenta un suffisso di variante. Due macchine della stessa famiglia possono utilizzare un contattore diverso a seconda dell’impianto elettrico o della generazione del quadro elettrico.

Cosa verificare prima della sostituzione

Prima di effettuare l’ordine, controllare il codice riportato sul componente installato, il numero e la sequenza delle posizioni operative sul proprio trattore, nonché l’apertura di montaggio di 26 mm. La presenza di 2 chiavi semplifica la sostituzione quando il vecchio gruppo è incompleto.

Se state cercando questo ricambio per un John Deere, un Case o un Deutz presente nell’elenco, confrontate attentamente il vostro vecchio contattore e le relative marcature. Questo rimane il modo più sicuro per selezionare la versione corretta.

Dimensioni e caratteristiche tecniche

• 26 mm

Compatibilità per marca e serie

Case · Trattore

• 1046
• 1246
• 323
• 353
• 383
• 423
• 433
• 453
• 523
• 533
• 553
• 554
• 624
• 633
• 644
• 654
• 724
• 733
• 743
• 744
• 745S
• 824
• 833
• 844
• 844S
• 845
• 946

Deutz · Trattore

• 4007
• 4507
• 4807
• 5207
• 6007
• Intrac 2002
• Intrac 2003

John Deere · Trattore

• 1040
• 1040V
• 1140
• 1140V
• 1550
• 1640
• 1750
• 1750V
• 1850
• 1850 N
• 1850 V
• 1950
• 1950N
• 2040
• 2040S
• 2140
• 2650
• 2850
• 3040
• 3050
• 3140
• 3350
• 3640
• 3640S
• 3650
• 840
• 940
• 940V

JOHN DEERE

• 820
• 830
• 920
• 930
• 1020
• 1030
• 1035
• 1120
• 1130
• 1630
• 16:35
• 1830
• 1840
• 2020
• 2030
• 2035
• 2130
• 2135
• 3030
• 3120
• 3130
• 3135

FAQ — Domande frequenti

A cosa serve questo contattore a chiave AL9890?

Questo contattore serve a comandare l’illuminazione tramite posizioni successive con una chiave. La fonte menziona le posizioni: luci di posizione, folle, luci di posizione, anabbaglianti e abbaglianti. È quindi adatto a un comando dell’illuminazione che richiede un montaggio da 26 mm.

Come verificare se questo contattore è adatto al mio trattore?

Il primo controllo consiste nel confrontare il codice AL9890 con i codici di riferimento Z44576, AL19890, 3136852R1 o AL35864. Verificare quindi l’applicazione della macchina indicata nella scheda tecnica e il diametro dell’apertura di montaggio di 26 mm per confermare la scelta corretta.

Questo contattore viene fornito con le chiavi?

Sì, questo contattore viene fornito con 2 chiavi. Si tratta di un aspetto utile in caso di sostituzione, in particolare se il vecchio cilindro è usurato, se la chiave originale è smarrita o se si desidera disporre di un set completo pronto per il montaggio.

Su quali marche di trattori si trova questo codice?

Questo codice è documentato per i trattori Case, Deutz e John Deere. L’elenco dettagliato dei modelli compatibili è riportato nella scheda tecnica, con le denominazioni esatte da tenere a mente al momento della verifica per evitare qualsiasi confusione tra varianti simili.

I numeri dei ricambi originali e le marche servono esclusivamente a scopo di confronto. Ciò non implica che si tratti di ricambi originali.
