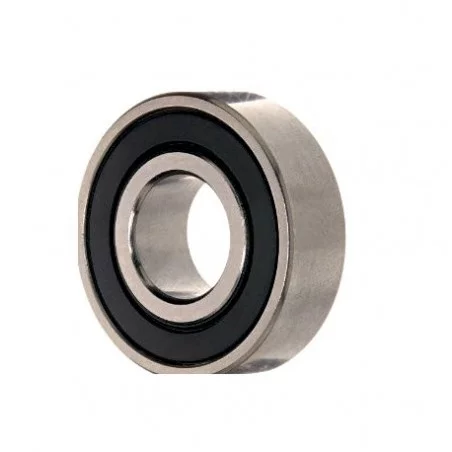

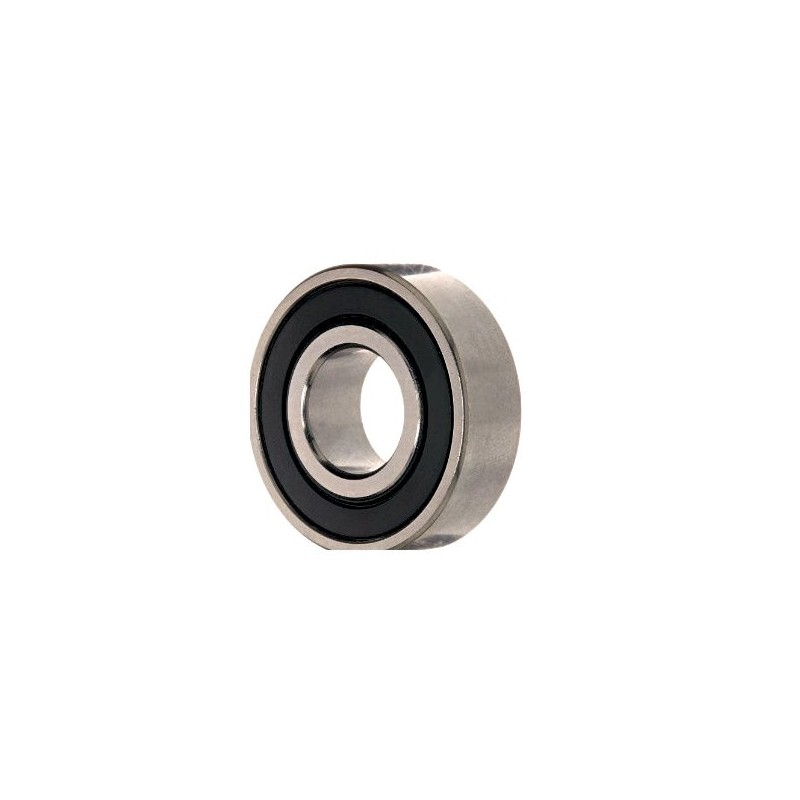

ROULEMENT À BILLES 6306 2RS – 30 X 72 X 19 MM – ÉTANCHE

Roulement à billes 6306 2RS – 30 x 72 x 19 mm

Le roulement 6306 2RS est un roulement rigide à billes à une rangée, de marque Générique. Ses dimensions normalisées sont de 30 mm de diamètre intérieur, 72 mm de diamètre extérieur et 19 mm de largeur. Il appartient à la série robuste 6300, caractérisée par une section plus importante que les séries 6000 et 6200 à alésage égal.

Grâce à ses deux joints d’étanchéité, ce roulement est adapté aux montages ne disposant pas d’un carter lubrifié en permanence. Il peut supporter principalement des charges radiales ainsi que des efforts axiaux modérés dans les deux sens, sous réserve de respecter les limites du montage.

Caractéristiques techniques du 6306 2RS

• Référence : 6306 2RS
• Type : roulement rigide à billes, une rangée, gorge profonde
• Diamètre intérieur d : 30 mm
• Diamètre extérieur D : 72 mm
• Largeur B : 19 mm
• Étanchéité : 2RS, joints de contact des deux côtés
• Lubrification : pré-graissé, normalement sans relubrification
• Jeu radial : jeu normal CN pour une référence sans suffixe C3 ou C4, à confirmer selon le fournisseur
• Cage : acier embouti sur l’exécution standard courante, à confirmer selon l’approvisionnement
• Marque : Générique

Pourquoi choisir la série 6300 ?

La série 6300 offre une construction renforcée lorsque l’application demande davantage de capacité de charge. À diamètre d’arbre identique, elle possède des dimensions différentes des séries voisines. La référence complète et les trois cotes d × D × B doivent donc être contrôlées avant tout remplacement.

Double étanchéité 2RS

Le suffixe 2RS indique la présence d’un joint en élastomère de chaque côté du roulement. Ces joints contribuent à retenir la graisse et à limiter l’entrée de poussière, d’humidité et de contaminants. Le roulement est généralement livré lubrifié pour sa durée de service normale.

La version 2RS ne doit pas être confondue avec un roulement ouvert ou une version 2Z/ZZ à flasques métalliques. Les dimensions principales peuvent être identiques, mais la protection, les frottements et les conditions de lubrification diffèrent.

Applications possibles

Le roulement 6306 2RS peut convenir, lorsque ses dimensions et caractéristiques sont celles prévues par le constructeur, à :

• transmissions et arbres fortement sollicités
• convoyeurs et élévateurs de forte capacité
• machines agricoles et équipements de récolte
• ventilateurs, broyeurs et réducteurs
• matériels de manutention et installations industrielles

Correspondances entre les principales marques

La référence dimensionnelle 6306 est normalisée. Les désignations commerciales courantes pour une version étanche des deux côtés comprennent :

• SKF : 6306-2RS1 ou 6306-2RSH selon la taille et la génération
• FAG / Schaeffler : 6306-2RSR
• NTN : 6306LLU
• SNR : 6306EE
• NSK : 6306DDU
• Koyo / JTEKT : 6306-2RS
• NACHI : 6306-2NSE
• Timken : 6306-2RS
• 81003074

Ces références correspondent à la même grande famille dimensionnelle, mais la conception des joints, la graisse, le jeu interne, la cage ou les performances peuvent varier. Vérifiez toujours la référence complète du produit réellement acheté.

Autres séries avec le même diamètre intérieur

Le diamètre d’alésage de 30 mm existe également dans d’autres séries. Ces roulements ne sont pas interchangeables car leur diamètre extérieur et leur largeur diffèrent :

• 6006 2RS : 30 x 55 x 13 mm
• 6206 2RS : 30 x 62 x 16 mm

Ne pas confondre avec une version C3

Une référence 6306 2RS C3 possède le même encombrement principal mais un jeu radial interne supérieur au jeu normal. Le C3 n’est pas une amélioration universelle : il doit être utilisé uniquement lorsque le montage, la température, la vitesse ou la préconisation OEM le justifient.

Contrôles avant commande

Avant de commander, comparez le marquage de l’ancien roulement, les dimensions 30 x 72 x 19 mm, le type d’étanchéité et les éventuels suffixes C3, C4, NR ou Z. Une référence possédant le même diamètre intérieur peut avoir un diamètre extérieur ou une largeur différente.

Conseils de montage

Travaillez avec des portées propres et sans bavures. Appliquez l’effort de montage sur la bague emmanchée : sur la bague intérieure pour un montage serré sur l’arbre, ou sur la bague extérieure pour un montage serré dans le logement. Ne transmettez jamais l’effort à travers les billes et ne frappez pas directement les joints.
