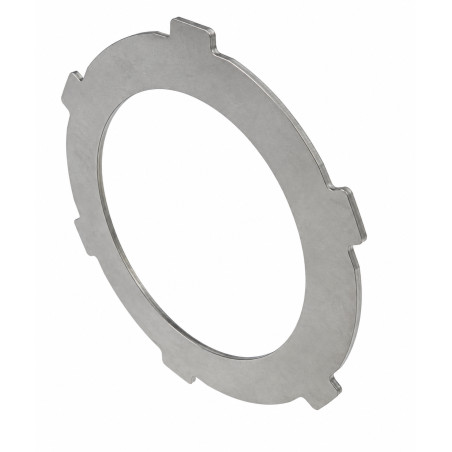

DISCO INTERMEDIO DE LA CAJA DE CAMBIOS HI-LO PARA JOHN DEERE R39259

El disco intermedio para la caja de cambios Hi-Lo R39259 es una pieza de transmisión destinada a numerosos tractores John Deere. Se selecciona, ante todo, por su aplicación en la caja de cambios Hi-Lo y por sus dimensiones precisas. Para identificarlo correctamente, hay que tener en cuenta tres medidas esenciales: diámetro interior de 99 mm, diámetro exterior de 142,1 mm y grosor de 1,6 mm, con la indicación de montaje máximo 10.

Una pieza diseñada para el conjunto Hi-Lo

En una caja de cambios Hi-Lo, el disco intermedio se integra en la pila de elementos de transmisión previstos para el montaje. Su forma y su espesor deben corresponder exactamente a la versión montada en el tractor. En este tipo de pieza, una diferencia mínima en las dimensiones puede bastar para descartar la referencia correcta.

Esta referencia está destinada a aplicaciones John Deere equipadas con caja de cambios Hi-Lo. Es compatible con diferentes modelos de las series 20, 30, 40 y 50 que figuran en la lista de compatibilidad que se muestra a continuación.

Medidas que hay que comprobar antes de realizar el pedido

Para elegir este disco intermedio, lo más importante es comparar las dimensiones de la pieza desmontada y el tipo de transmisión en cuestión. Los puntos de verificación a tener en cuenta son:

• Diámetro interior: 99 mm
• Diámetro exterior: 142,1 mm
• Espesor: 1,6 mm
• Montaje máximo: 10

Estos datos son fundamentales para evitar confusiones entre varias versiones que parecen similares a simple vista. La indicación de montaje máximo 10 debe tenerse en cuenta al mismo nivel que las dimensiones.

Aplicaciones de John Deere correspondientes

Este disco está destinado a varios tractores John Deere de las series 20, 30, 40 y 50, con variantes según los mercados y las denominaciones de los modelos. Los sufijos del tipo «Deutschland», «España», «USA», «Europe», «F», «V», «N» u «OU» son importantes: permiten distinguir aplicaciones concretas.

Si su tractor figura en la lista detallada, compruebe igualmente si dispone de la caja Hi-Lo y compare las cotas con las de la pieza original. Esta comprobación resulta útil cuando han existido varias configuraciones en una misma base de tractor.

Cómo elegir correctamente la referencia R39259

La referencia R39259 ayuda a identificar la pieza correcta, pero siempre debe confirmarse mediante las dimensiones y la aplicación de la transmisión. En la práctica, este disco intermedio se identifica principalmente por su uso en la caja de cambios Hi-Lo, su diámetro interior de 99 mm, su diámetro exterior de 142,1 mm, su grosor de 1,6 mm y la indicación de montaje máximo 10.

Antes de realizar el pedido, compara cuidadosamente tu pieza antigua con la identificación de tu tractor para verificar que la referencia es la correcta.

Dimensiones y datos técnicos

• DIÁMETRO INTERIOR 99 MM
• DIÁMETRO EXTERIOR 142,1 MM
• ESPESOR: 1,6 MM

Compatibilidad por marca y serie

JOHN DEERE · Serie 20

• 1020 (EE. UU.)
• 1120
• 2020 (Europa)
• 2020 (EE. UU.)
• 2120 (Europa)
• 2120 (EE. UU.)
• 3120

JOHN DEERE · Serie 30

• 1030 (Alemania)
• 1030 (España)
• 1030OU
• 1030VU
• 1130
• 1630 (Alemania)
• 1630 (España)
• 1630OU
• 16:30 VU
• 18:30
• 2030 (Alemania)
• 2030 (España)
• 2030 (EE. UU.)
• 2030OU
• 2130 (Alemania)
• 2130 (España)
• 2130 (EE. UU.)
• 3030
• 3130 (Alemania)
• 3130 (España)
• 830 (Europa)
• 830 (EE. UU.)

JOHN DEERE · Serie 40

• 1040 (Alemania)
• 1040 (España)
• 1040V
• 1140 (Alemania)
• 1140 (España)
• 1140F
• 1140V
• 1640 (Alemania)
• 1640 (España)
• 1640F
• 1840 (Alemania)
• 1840 (España)
• 1840F
• 2040 (Alemania)
• 2040 (España)
• 2040 (EE. UU.-3164D)
• 2040 (EE. UU.-3179D)
• 840
• 940 (Alemania)
• 940 (España)
• 940V

JOHN DEERE · Serie 50

• 1350
• 1550
• 1750
• 1750V
• 1850 (Alemania)
• 1850 (España)
• 1850F
• 1850N
• 1850V
• 1950 (Alemania)
• 1950 (España)
• 1950F
• 1950N
• 2250 (Alemania)
• 2250 (España)
• 2450 (Alemania)
• 2450 (España)
• 2650

Preguntas frecuentes

¿Para qué sirve este disco intermedio para la caja de cambios Hi-Lo?

Este disco intermedio se coloca en el conjunto de la caja de cambios Hi-Lo. Forma parte del apilamiento previsto por esta transmisión y su geometría debe corresponder exactamente al montaje requerido, en particular el diámetro interior, el diámetro exterior y el grosor.

¿Cómo puedo comprobar que el disco R39259 es compatible con mi tractor?

La comprobación principal se realiza mediante la aplicación de la caja Hi-Lo y las medidas. Esta referencia se caracteriza por un diámetro interior de 99 mm, un diámetro exterior de 142,1 mm, un espesor de 1,6 mm y la indicación de montaje máximo 10.

¿Es este disco intermedio adecuado para los modelos John Deere de las series 20, 30, 40 y 50 que figuran en la lista?

Sí, esta referencia está diseñada para los modelos John Deere indicados explícitamente en las series 20, 30, 40 y 50. No obstante, es necesario comprobar que el tractor en cuestión esté equipado con la caja Hi-Lo correspondiente antes de confirmar el pedido.

¿Qué significa la indicación «montaje máximo 10»?

Esta indicación sirve como referencia de identificación para distinguir esta versión de disco intermedio. Debe corresponder al montaje previsto en su caja de cambios Hi-Lo; en caso de duda, compare la pieza antigua y consulte la identificación de la transmisión.

Los números de las piezas de recambio originales y las marcas sirven exclusivamente a efectos comparativos. Esto no implica que se trate de piezas originales.
