PALIER UCF212 CARRÉ 4 TROUS EN FONTE – ARBRE 60 MM

Palier UCF212 carré 4 trous en fonte – arbre Ø60 mm

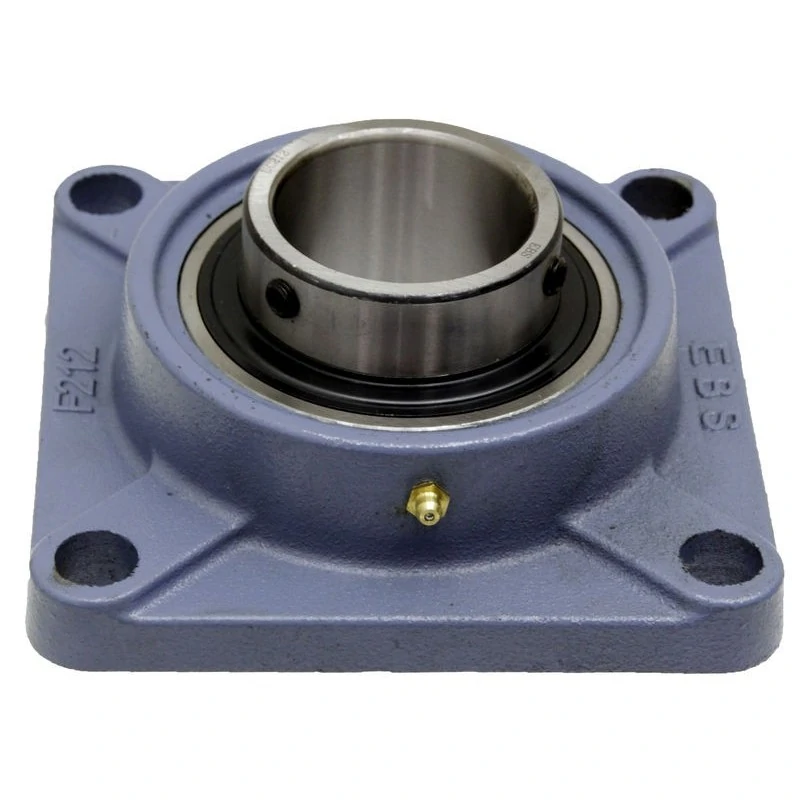

Le UCF212 est un palier applique carré en fonte livré complet avec son roulement insert UC212. Il est destiné au guidage d’un arbre de 60 mm et combine un logement prêt à monter, une bague extérieure sphérique auto-aligneuse et un serrage direct sur l’arbre par deux vis pointeaux.

La marque commerciale du produit est Générique. La référence UCF212 permet de retrouver rapidement la géométrie du palier, mais il reste indispensable de comparer les cotes du support démonté. Cette grande dimension est destinée aux arbres de forte section ; le support, le châssis et la boulonnerie doivent être dimensionnés en conséquence.

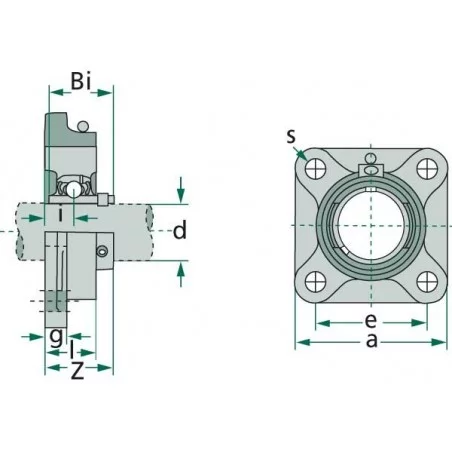

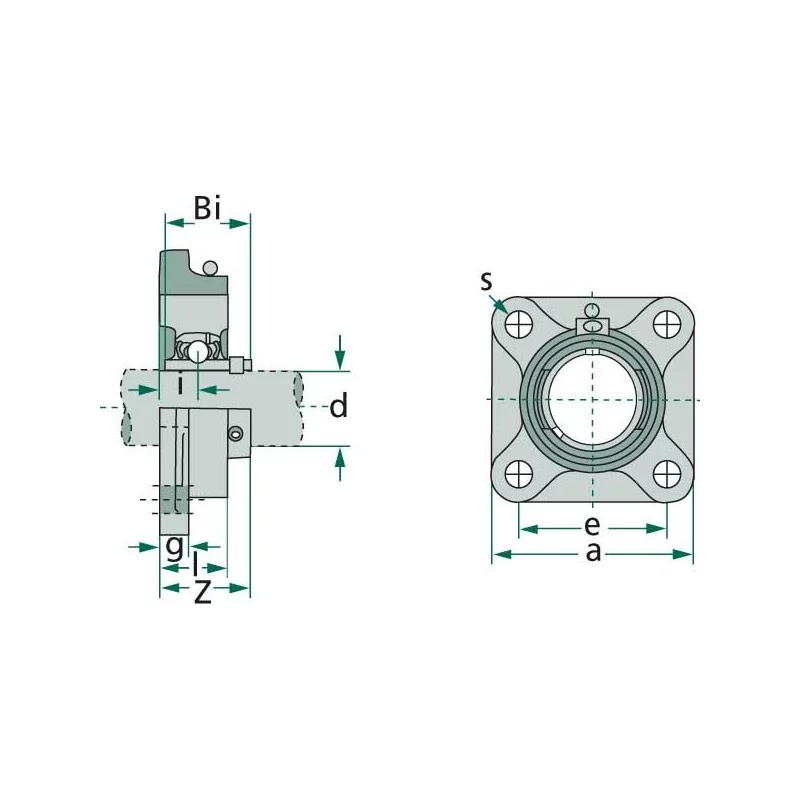

Dimensions du palier UCF212

• Diamètre d’arbre / alésage d : 60 mm
• Côté extérieur de la bride : 175 mm
• Entraxe carré des fixations : 143 mm
• Largeur du corps de bride : 48 mm
• Épaisseur de bride : 18 mm
• Diamètre des trous de fixation : 19 mm
• Saillie totale de l’ensemble : 68,7 mm
• Largeur du roulement insert : 65,1 mm

Construction et fonctionnement

Le logement est réalisé en fonte et présente une bride carrée à quatre trous. Le roulement insert possède une surface extérieure sphérique qui autorise un léger auto-alignement dans le logement. Cette conception réduit les contraintes provoquées par de petits défauts d’alignement entre l’arbre et la structure, sans toutefois corriger un montage fortement déformé ou une semelle mal positionnée.

Blocage sur l’arbre : Deux vis pointeaux sur la bague intérieure. Étanchéité : Joints de contact des deux côtés. Graissage : Oui, par graisseur. La bride carrée se fixe par quatre boulons sur une paroi ou une platine, notamment lorsque l’arbre traverse la machine perpendiculairement au support.

Le palier est vendu comme un ensemble complet : le logement et le roulement sont compris. Le graissage, la qualité de l’arbre et le serrage régulier de la boulonnerie conditionnent directement la durée de service.

Applications agricoles et industrielles

Le UCF212 peut notamment être utilisé sur :

• convoyeurs, vis et élévateurs
• presses, ensileuses et moissonneuses
• épandeurs, mélangeuses et trémies
• ventilateurs et entraînements latéraux
• montages sur parois, tôles et châssis

Le choix doit toujours être effectué d’après la référence et les dimensions, plutôt que d’après la seule marque ou le modèle de machine.

Correspondances entre marques

SKF UCF212 / FY 60 TF | NTN UCF212D1 | NSK UCF212D1 | SNR UCF212 | FAG UCF212-J7 | FYH UCF212

Ces désignations sont des correspondances de famille. Les suffixes, l’étanchéité, la largeur du roulement, la forme du logement et les entraxes peuvent varier selon les fabricants. Contrôlez les dimensions avant toute substitution.

Références OEM et numéros de comparaison

Les références suivantes étaient déjà associées à cette fiche et ont été conservées pour faciliter l’identification :

• AGRISEM : PAL-510
• AGRISEM : PAL-510-L6
• DODGE : F4B-SC-60M
• MASCHIO GASPARDO : B02364060R
• SULKY : 720646

Ces numéros servent à la recherche et à l’identification. La conformité doit être confirmée par les dimensions et le montage du palier démonté.

Montage et entretien

1. Nettoyer l’arbre et vérifier qu’il n’est ni creusé, ni ovalisé, ni fortement corrodé.
2. Positionner les paliers sans contraindre l’arbre, puis aligner l’ensemble avant le serrage définitif du support.
3. Serrer les deux vis pointeaux de la bague intérieure de manière progressive.
4. Respecter les préconisations de graissage du constructeur de la machine lorsque le palier est relubrifiable.
5. Après les premières heures de fonctionnement, contrôler la température, le bruit et le serrage de la boulonnerie.

Questions fréquentes

Le roulement est-il compris avec le palier UCF212 ?

Oui. Cette fiche correspond à un palier complet comprenant le logement et le roulement insert UC212.

Peut-on remplacer ce palier par une autre forme de logement ?

Le UCF212 possède une bride carrée à quatre trous. Il ne doit pas être confondu avec le UCP212 à semelle ni avec le UCFL212 à bride ovale deux trous.

Comment confirmer la compatibilité ?

Mesurez au minimum le diamètre de l’arbre, l’entraxe des fixations, l’encombrement du logement et le diamètre des trous. En présence d’une référence OEM, comparez également la machine et la position de montage.

Les marques et références citées sont utilisées uniquement comme éléments d’identification et de comparaison. Ce produit adaptable de marque Générique n’est pas présenté comme une pièce d’origine constructeur.
