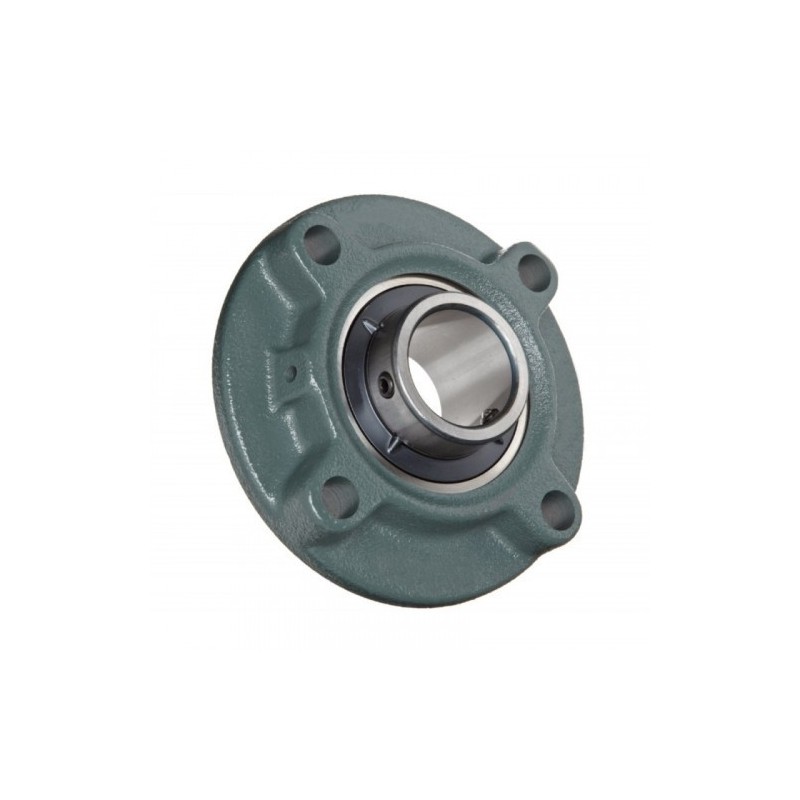

PALIER UCFC207 ROND 4 TROUS EN FONTE – ARBRE 35 MM
Réf. : UCFC207
En stock, Expédié sous 24h
Palier UCFC207 rond 4 trous en fonte – arbre Ø35 mm. Ensemble complet de marque Générique avec logement en fonte et roulement insert UC207. Fixation sur l’arbre par deux vis pointeaux.
Dimensions principales : alésage Ø35 mm, bride Ø135 mm, cercle d’entraxe 110 mm, trous Ø14 mm. Palier relubrifiable par graisseur.
- Devis gratuit
- Entreprise française
Description du produit
Description du produitPalier UCFC207 rond 4 trous en fonte – arbre Ø35 mm
Le UCFC207 est un palier applique rond en fonte livré complet avec son roulement insert UC207. Il est destiné au guidage d’un arbre de 35 mm et combine un logement prêt à monter, une bague extérieure sphérique auto-aligneuse et un serrage direct sur l’arbre par deux vis pointeaux.
La marque commerciale du produit est Générique. La référence UCFC207 permet de retrouver rapidement la géométrie du palier, mais il reste indispensable de comparer les cotes du support démonté. Cette dimension intermédiaire est fréquemment rencontrée sur les transmissions, convoyeurs et organes auxiliaires des matériels agricoles.
Dimensions du palier UCFC207
- Diamètre d’arbre / alésage d : 35 mm
- Diamètre extérieur de la bride ronde : 135 mm
- Cercle d’entraxe des fixations : 110 mm
- Diamètre de centrage : 77,8 mm
- Diamètre du pilote : 90 mm
- Largeur du corps de bride : 34 mm
- Diamètre des trous de fixation : 14 mm
- Saillie totale de l’ensemble : 44,4 mm
- Largeur du roulement insert : 42,9 mm
Construction et fonctionnement
Le logement est réalisé en fonte et présente une bride ronde à quatre trous avec centrage. Le roulement insert possède une surface extérieure sphérique qui autorise un léger auto-alignement dans le logement. Cette conception réduit les contraintes provoquées par de petits défauts d’alignement entre l’arbre et la structure, sans toutefois corriger un montage fortement déformé ou une semelle mal positionnée.
Blocage sur l’arbre : Deux vis pointeaux sur la bague intérieure. Étanchéité : Joints de contact des deux côtés. Graissage : Oui, par graisseur. La bride ronde se positionne dans un alésage ou un épaulement de centrage, puis se fixe par quatre boulons.
Le palier est vendu comme un ensemble complet : le logement et le roulement sont compris. Le graissage, la qualité de l’arbre et le serrage régulier de la boulonnerie conditionnent directement la durée de service.
Applications agricoles et industrielles
Le UCFC207 peut notamment être utilisé sur :
- flasques et carters circulaires
- convoyeurs et élévateurs
- ventilateurs et entraînements
- machines agricoles et équipements de manutention
- montages nécessitant un centrage du logement
Le choix doit toujours être effectué d’après la référence et les dimensions, plutôt que d’après la seule marque ou le modèle de machine.
Correspondances entre marques
SKF FYC 35 TF | NTN UCFC207D1 | NSK UCFC207D1 | SNR UCFC207 | FYH UCFC207
Ces désignations sont des correspondances de famille. Les suffixes, l’étanchéité, la largeur du roulement, la forme du logement et les entraxes peuvent varier selon les fabricants. Contrôlez les dimensions avant toute substitution.
Montage et entretien
- Nettoyer l’arbre et vérifier qu’il n’est ni creusé, ni ovalisé, ni fortement corrodé.
- Positionner les paliers sans contraindre l’arbre, puis aligner l’ensemble avant le serrage définitif du support.
- Serrer les deux vis pointeaux de la bague intérieure de manière progressive.
- Respecter les préconisations de graissage du constructeur de la machine lorsque le palier est relubrifiable.
- Après les premières heures de fonctionnement, contrôler la température, le bruit et le serrage de la boulonnerie.
Questions fréquentes
Le roulement est-il compris avec le palier UCFC207 ?
Oui. Cette fiche correspond à un palier complet comprenant le logement et le roulement insert UC207.
Peut-on remplacer ce palier par une autre forme de logement ?
Le UCFC207 utilise une bride ronde avec centrage. Un UCF207 carré ou un UCFL207 ovale n’est pas interchangeable sans modification du support.
Comment confirmer la compatibilité ?
Mesurez au minimum le diamètre de l’arbre, l’entraxe des fixations, l’encombrement du logement et le diamètre des trous. En présence d’une référence OEM, comparez également la machine et la position de montage.
Les marques et références citées sont utilisées uniquement comme éléments d’identification et de comparaison. Ce produit adaptable de marque Générique n’est pas présenté comme une pièce d’origine constructeur.
Caractéristiques du produit
Caractéristiques du produit| FR | |
| Marque | Générique |
| Longueur totale (mm) | 135 |
| Poids Net (kg) | 0 |
| Code Douanier | 87089997 |
| Relubrifiable | Oui, par graisseur |
| Étanchéité | Joints de contact des deux côtés |
| Famille de palier | Série UCFC 200 |
| Type de logement | Palier applique rond en fonte |
| Matière du logement | Fonte |
| Nombre de fixations | 4 |
| Roulement insert | UC207 |
| Type de serrage | Deux vis pointeaux sur la bague intérieure |
| Auto-aligneur | Oui |
| Diamètre arbre d (mm) | 35 |
| Largeur / hauteur totale (mm) | 135 |
| Largeur roulement insert (mm) | 42.9 |
