PALIER UCP205 À SEMELLE EN FONTE – ARBRE 25 MM

Palier UCP205 à semelle en fonte – arbre Ø25 mm

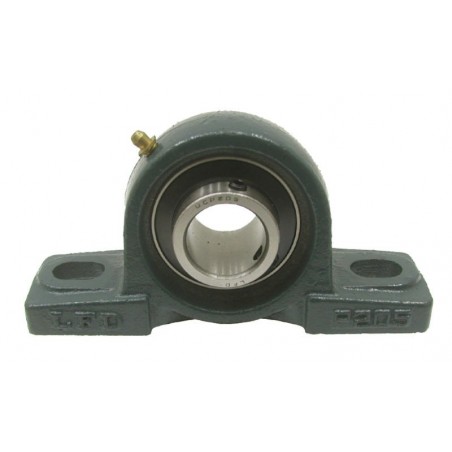

Le UCP205 est un palier à semelle en fonte livré complet avec son roulement insert UC205. Il est destiné au guidage d’un arbre de 25 mm et combine un logement prêt à monter, une bague extérieure sphérique auto-aligneuse et un serrage direct sur l’arbre par deux vis pointeaux.

La marque commerciale du produit est Générique. La référence UCP205 permet de retrouver rapidement la géométrie du palier, mais il reste indispensable de comparer les cotes du support démonté. Son format compact convient particulièrement aux arbres de petite section et aux montages où l’encombrement doit rester limité.

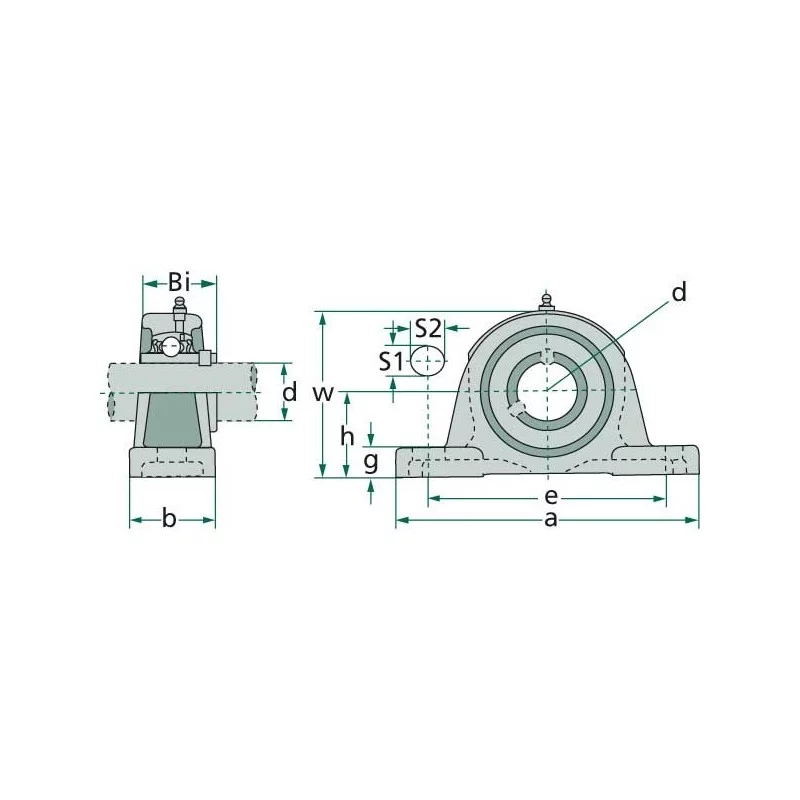

Dimensions du palier UCP205

• Diamètre d’arbre / alésage d : 25 mm
• Longueur totale du support : 140 mm
• Entraxe des fixations : 105 mm
• Hauteur d’axe : 36,5 mm
• Largeur de la semelle : 38 mm
• Dimensions des lumières : 19 × 13 mm
• Hauteur totale du support : 70 mm
• Largeur totale du roulement insert : 34,1 mm

Construction et fonctionnement

Le logement est réalisé en fonte et présente une semelle à deux fixations oblongues. Le roulement insert possède une surface extérieure sphérique qui autorise un léger auto-alignement dans le logement. Cette conception réduit les contraintes provoquées par de petits défauts d’alignement entre l’arbre et la structure, sans toutefois corriger un montage fortement déformé ou une semelle mal positionnée.

Blocage sur l’arbre : Deux vis pointeaux sur la bague intérieure. Étanchéité : Joints de contact des deux côtés. Graissage : Oui, par graisseur. La semelle se fixe sur une surface parallèle à l’axe de l’arbre. Les lumières oblongues facilitent le réglage de l’alignement avant serrage.

Le palier est vendu comme un ensemble complet : le logement et le roulement sont compris. Le graissage, la qualité de l’arbre et le serrage régulier de la boulonnerie conditionnent directement la durée de service.

Applications agricoles et industrielles

Le UCP205 peut notamment être utilisé sur :

• convoyeurs et élévateurs agricoles
• vis à grains et systèmes de manutention
• broyeurs, mélangeuses et distributrices
• épandeurs, trémies et ventilateurs
• arbres de transmission montés sur châssis

Le choix doit toujours être effectué d’après la référence et les dimensions, plutôt que d’après la seule marque ou le modèle de machine.

Correspondances entre marques

SKF UCP205 / SY 25 TF | NTN UCP205D1 | NSK UCP205D1 | SNR UCP205 | FAG UCP205-J7 | FYH UCP205

Ces désignations sont des correspondances de famille. Les suffixes, l’étanchéité, la largeur du roulement, la forme du logement et les entraxes peuvent varier selon les fabricants. Contrôlez les dimensions avant toute substitution.

Montage et entretien

1. Nettoyer l’arbre et vérifier qu’il n’est ni creusé, ni ovalisé, ni fortement corrodé.
2. Positionner les paliers sans contraindre l’arbre, puis aligner l’ensemble avant le serrage définitif du support.
3. Serrer les deux vis pointeaux de la bague intérieure de manière progressive.
4. Respecter les préconisations de graissage du constructeur de la machine lorsque le palier est relubrifiable.
5. Après les premières heures de fonctionnement, contrôler la température, le bruit et le serrage de la boulonnerie.

Questions fréquentes

Le roulement est-il compris avec le palier UCP205 ?

Oui. Cette fiche correspond à un palier complet comprenant le logement et le roulement insert UC205.

Peut-on remplacer ce palier par une autre forme de logement ?

Le UCP205 se monte sur une semelle. Pour un montage vertical ou sur une paroi, comparer plutôt les références UCF205 ou UCFL205.

Comment confirmer la compatibilité ?

Mesurez au minimum le diamètre de l’arbre, l’entraxe des fixations, l’encombrement du logement et le diamètre des trous. En présence d’une référence OEM, comparez également la machine et la position de montage.

Les marques et références citées sont utilisées uniquement comme éléments d’identification et de comparaison. Ce produit adaptable de marque Générique n’est pas présenté comme une pièce d’origine constructeur.
