Savoir bien mesurer son cardan agricole

Afin de bien identifier votre cardan agricole, la base consiste à bien identifier l’arbre de cardan que vous possédez.

Il existe en agricole 5 grand standard d’arbre de cardan agricole.

Le plus répandu étant le 1"3/8 composé de 6 cannelures. Ensuite il y à le 1’’ 3/8 équipé de 21 cannelures.

Pour les transmission de puissance plus importantes il existe 2 autres standard, le 1’’3/4 6 cannelures et le 1’’3/4 20 cannelures.

Enfin pour les faibles puissances un standard assez peu répandu est le 1’’ 1/8 6 cannelures.

Pour illustrer ses différents standard, voici les schéma de ses différents arbres de prise de force :

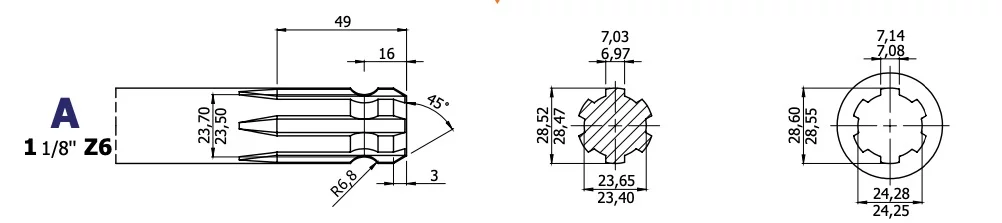

A : L’arbre de cardan 1’’ 1/8 6 cannelures

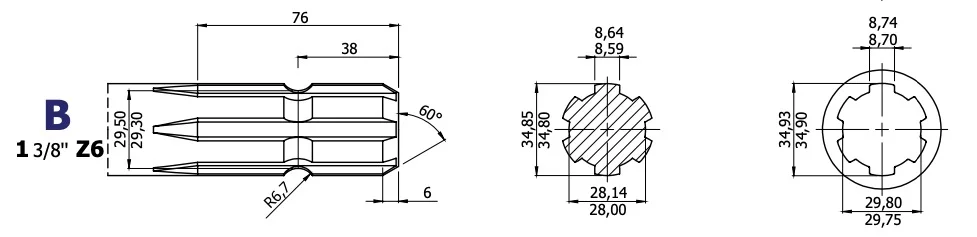

B : L’arbre de cardan 1’’ 3/8 6 cannelures

C : L’arbre de cardan 1’’ 3/4 6 cannelures

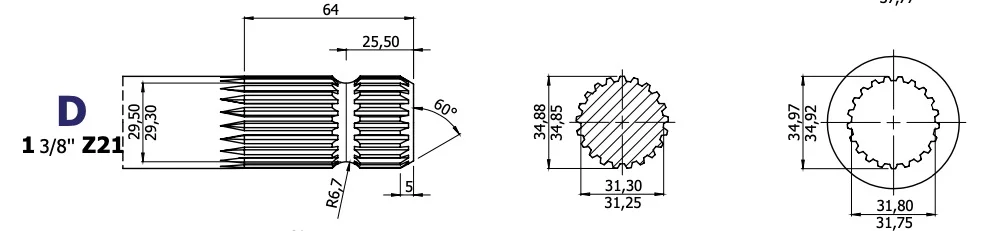

D : L’arbre de cardan 1’’ 3/8 21 cannelures

D : L’arbre de cardan 1’’ 3/4 20 cannelures
